GOM ScanCobot

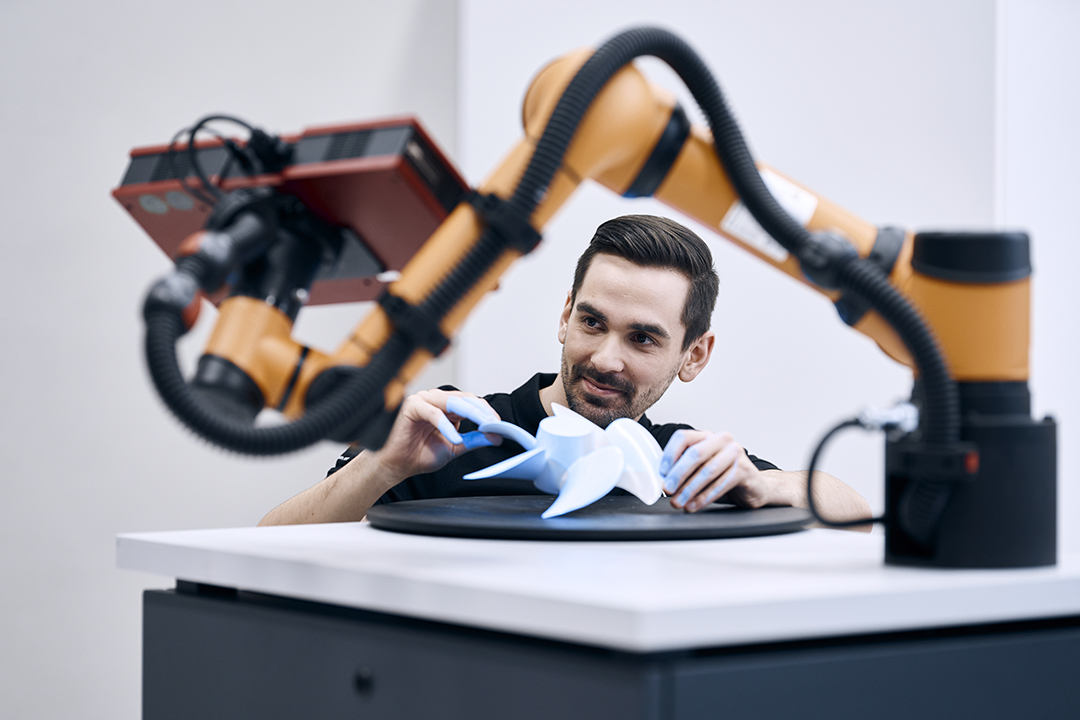

GOM ScanCobot pre ľahký vstup do sveta automatizácie merania. Mobilný merací systém kombinuje presný optický skener ATOS s spolupracujúcom robotom (cobot) a motorizovaným rotačným stolom. Je to veľmi flexibilné a efektívne riešenie pre jednoduché úlohy automatizovaného merania.
GOM ScanCobot je mobilný merací stanica s spolupracujúcom robotom, motorizovaným rotačným stolom a výkonným softvérom. Optický 3D skener dokáže rýchlo získať informácie s vysokým detailom a poskytuje tak spoľahlivý základ pre ich jednoduchú interpretáciu.
Ak chcete zmerať diel kompletne, musí sa skener pozrieť na diel z viacerých rôznych smerov. To sa za normálnych okolností vykonáva manuálne, však GOM ScanCobot na to používa kolaboratívneho robota.
V kombinácii s motorizovaným rotačným stolom sa robot môže veľmi rýchlo pohybovať od jednej pozície skenera k druhej. Efektívne skenovanie a následné automatické vyhodnotenie výrazne zrýchľujú proces kontroly kvality.

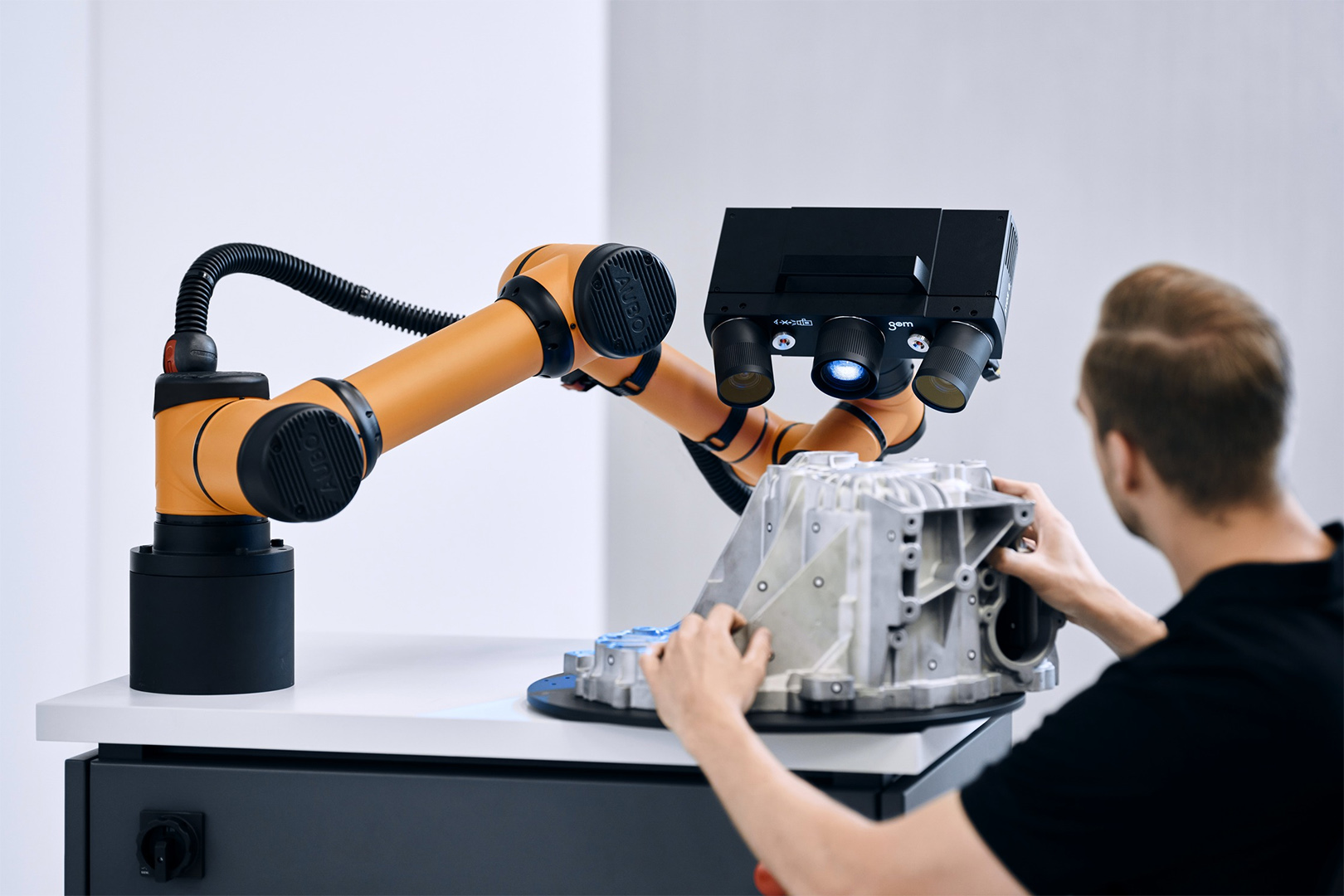

ScanCobot s ATOS Q
Optický 3D skener ATOS Q dokáže rýchlo získať informácie s vysokým detailom a poskytuje tak spoľahlivý základ pre ich jednoduchú interpretáciu a v kombinácii s GOM ScanCobot zrýchľuje všetky procesy kontroly kvality malých a stredne veľkých dielov.
ScanCobot s ATOS Core
3D skener ATOS Core sa osvedčil v niekoľkých priemyselných odvetviach pre meranie menších a stredne veľkých dielov, ako sú napríklad vstrekované plastové diely a tlakovo liate diely, prototypy, tvarové vložky nástrojov a foriem.

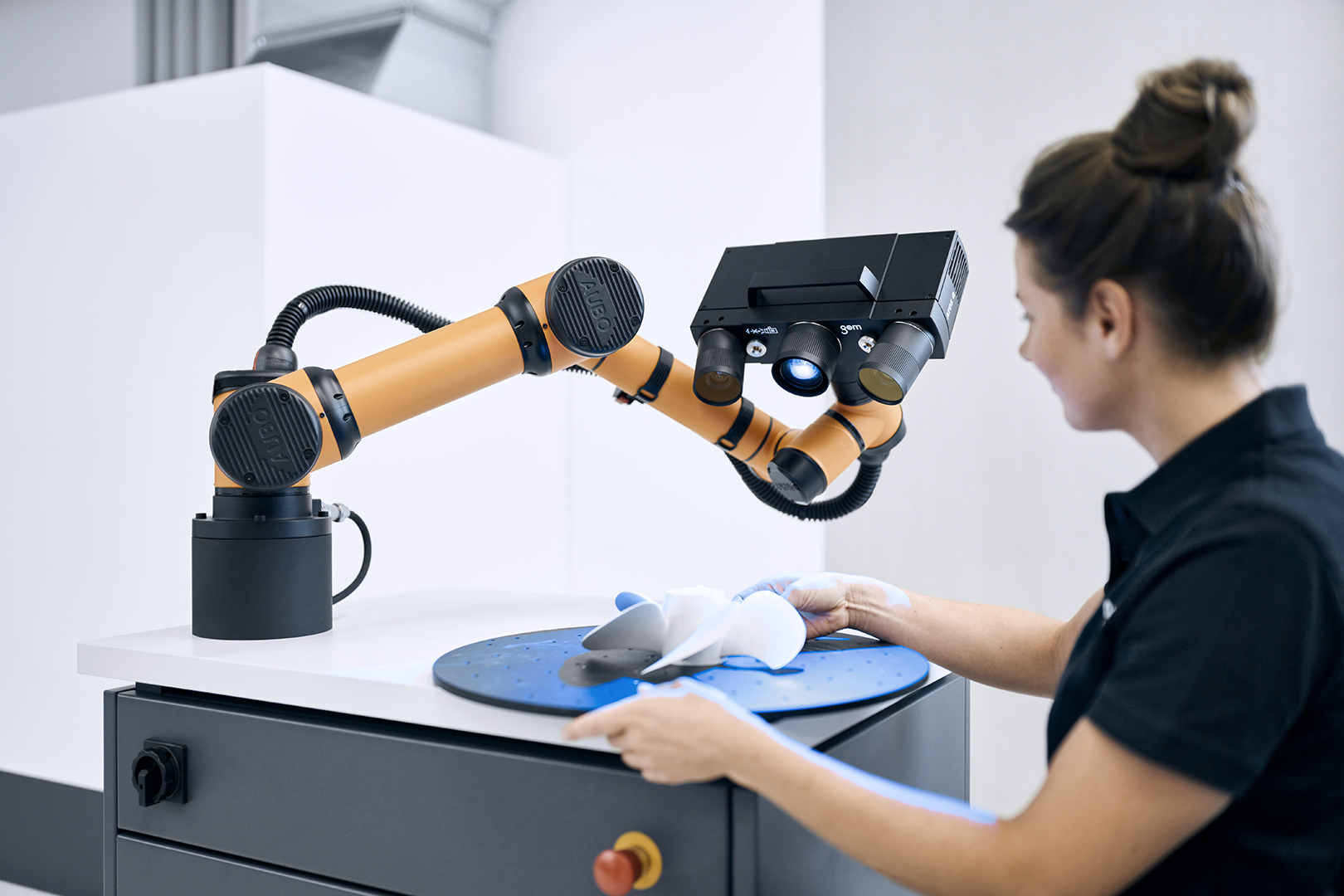

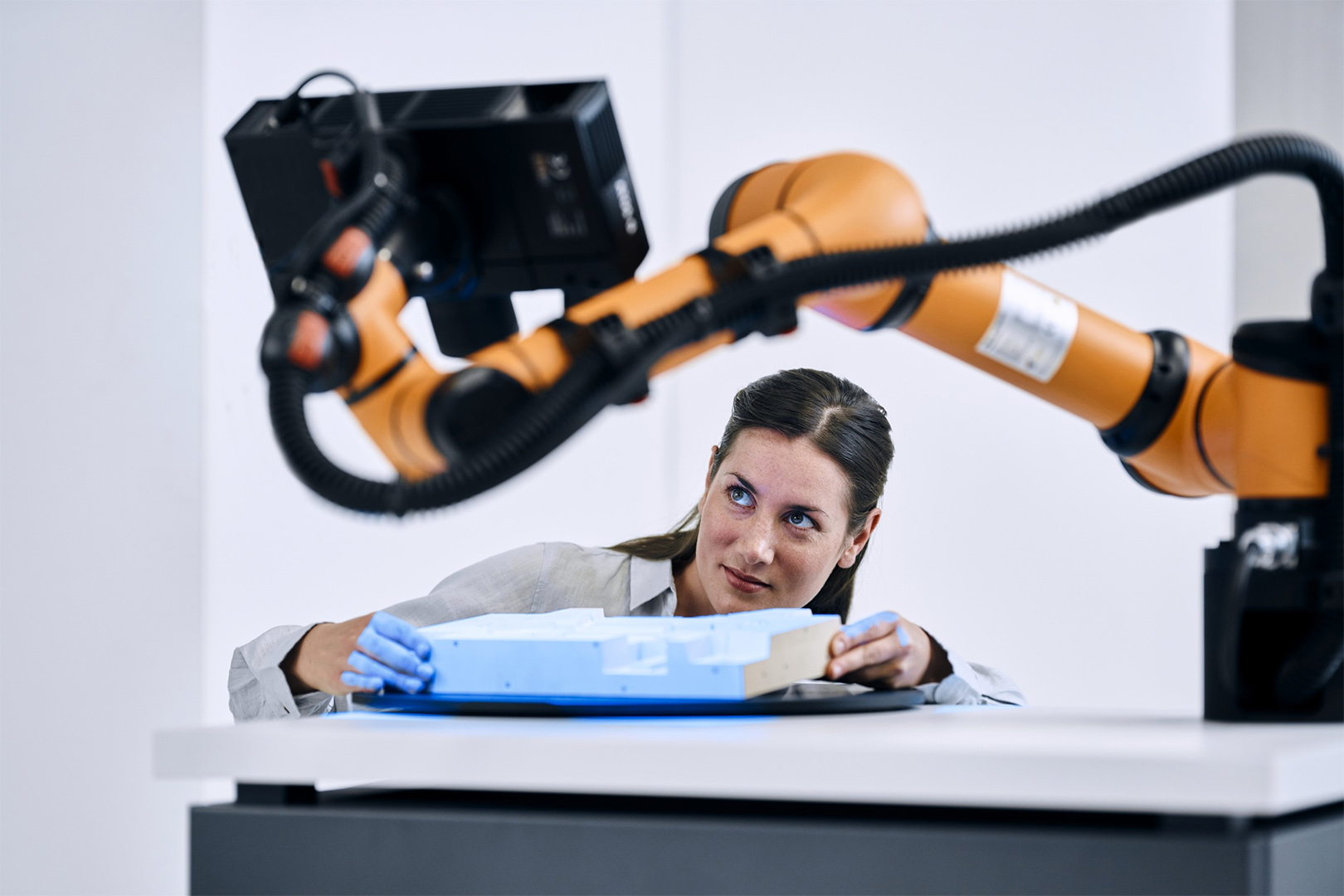

ScanCobot s ATOS Q
Optický 3D skener ATOS Q dokáže rýchlo získať informácie s vysokým detailom a poskytuje tak spoľahlivý základ pre ich jednoduchú interpretáciu.
Skener ATOS Q v kombinácii s GOM ScanCobot zrýchľuje všetky procesy kontroly kvality malých a stredne veľkých dielov. Plánovanie, digitalizácia a vyhodnotenie prebiehajú vo virtuálnej meracej miestnosti (VMR) výkonného softvéru GOM Inspect Suite.
Pri metrológie vo výrobe je dôležité čo najrýchlejšie identifikovať, analyzovať a eliminovať problémy s kvalitou. Mobilné meracie stanice GOM ScanCobot umožňuje rýchle a efektívne 3D vyhodnotenie rôznych dielov, a tým účinne podporuje proces vývoja produktu.

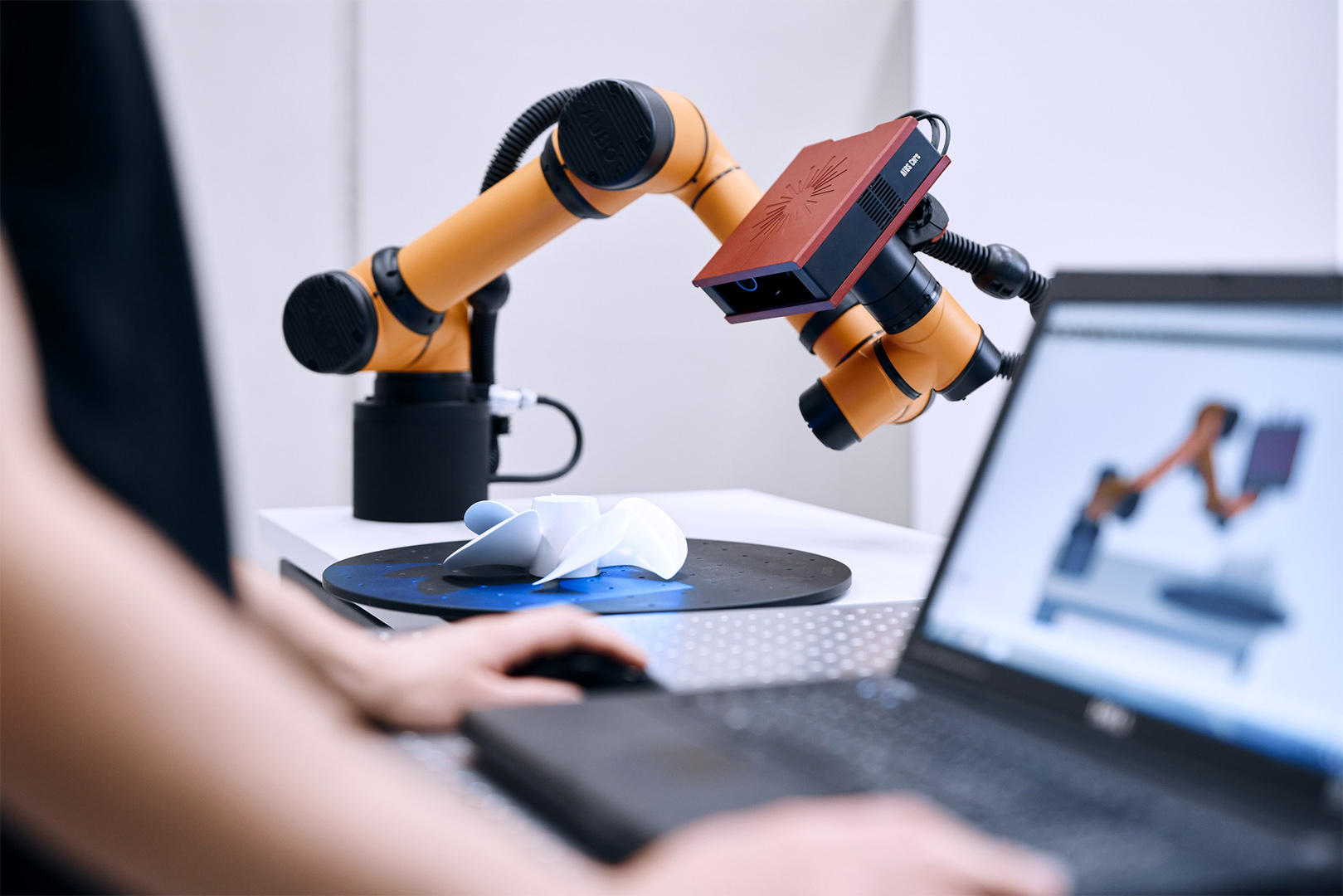

Jednoduché programovanie robotov vo virtuálnej meracie miestnosti
GOM ScanCobot je naprogramovaný vo virtuálnej meracej miestnosti (VMR) v softvéri GOM Inspect Suite. VMR je softvér pre centrálnu správu a plánovanie meranie, ktorý pokrýva celý merací proces. Do softvér sa nahrajú CAD dáta dielov, ktoré majú byť skontrolované, spolu s pridruženým plánom merania. Potrebné polohy skenera a dráhy robota sa vypočítajú plne automaticky jednoduchým stlačením tlačidla.
Automatická výučba umožňuje užívateľovi pracovať so systémom bez potreby špecifických znalostí programovania robota. Ak je aktivované rozhranie Kiosk, možno diely rýchlo merať pomocou existujúcich šablón projektov, aby bolo nutné vykonávať úpravy. Pretože operátor už nemôže meniť meracie programy a vyhodnotenie, zvyšuje sa spoľahlivosť procesu.
Pomocou zariadenia GOM ScanCobot možno úlohy merania a kontroly ľahko previesť z meracej miestnosti do výroby.

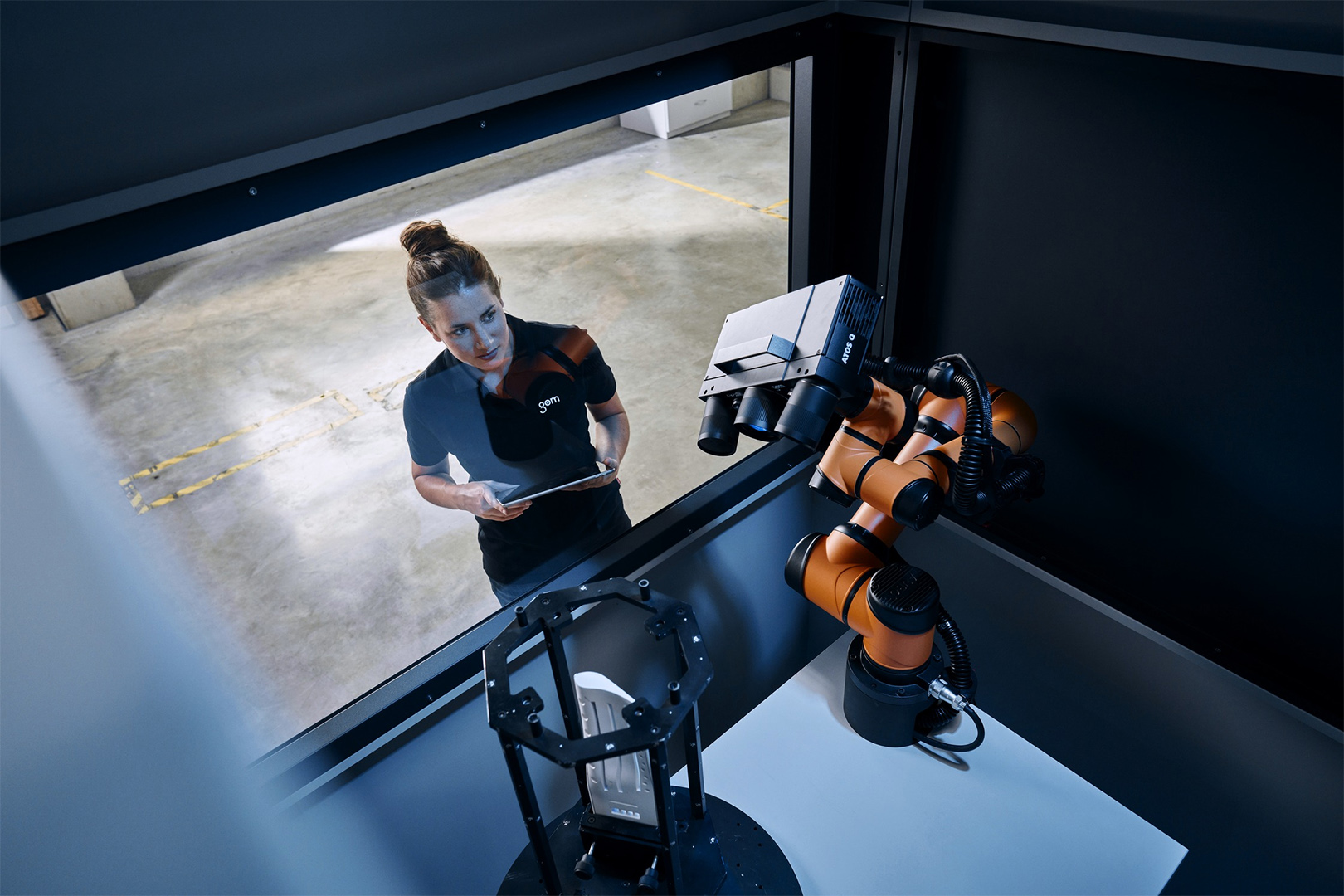

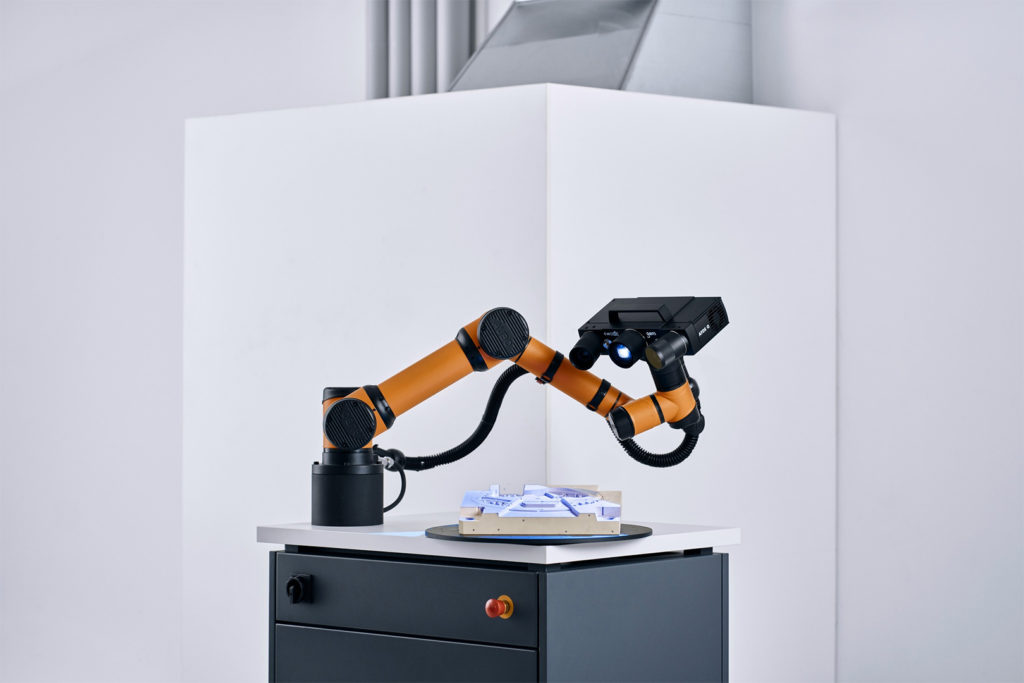

GOM ScanCobot se skenerem ATOS Q
Automatizované procesy měření kontroly kvality

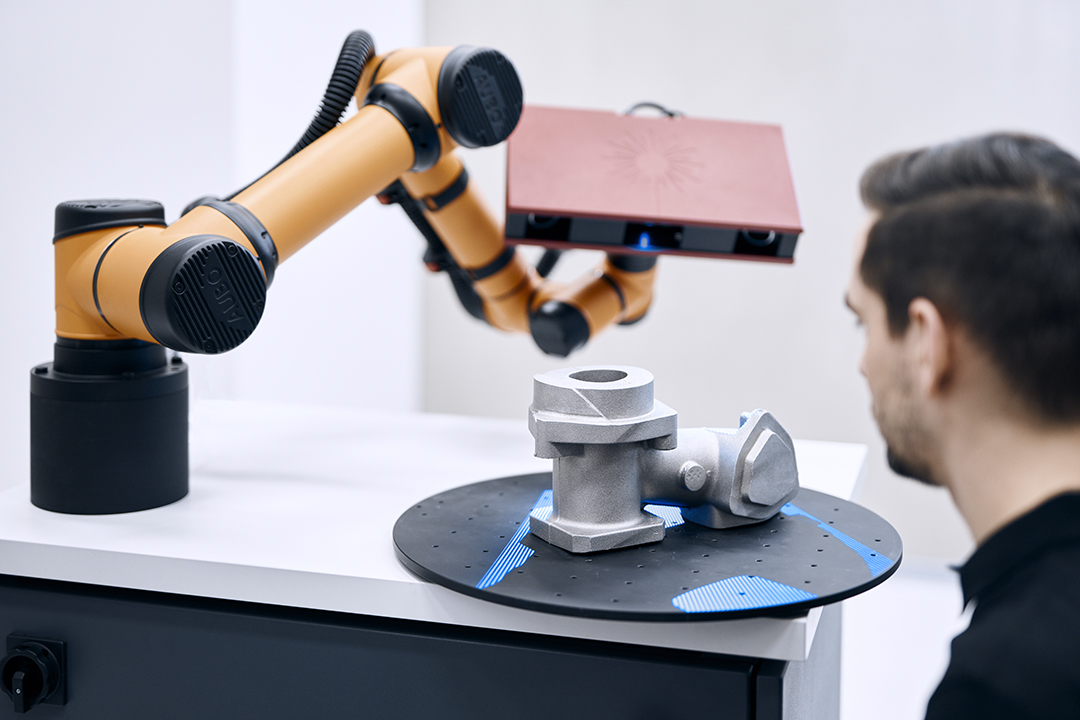

GOM ScanCobot s ATOS Core
Mobilný GOM ScanCobot vyniká malým požiadavkou na priestor a je ideálny pre efektívne meranie malých a stredných dielov. Plánovanie merania, samotná digitalizácia a vyhodnotenie merania prebiehajú vo virtuálnej meracej miestnosti (VMR) výkonného softvéru GOM Inspect. GOM ScanCobot s Core je cenovo efektívne a ľahko použiteľné riešenie pre automatizovanú optickú 3D metrológiu, čím metrolog poskytuje viac času na vyhodnotenie dát a analýzu problémov.
3D skener ATOS Core sa osvedčil v niekoľkých priemyselných odvetviach pre meranie menších a stredne veľkých dielov, ako sú napríklad vstrekované plastové diely a tlakovo liate diely, prototypy, tvarové vložky nástrojov a foriem.
Jednoduché použitie:
- Virtual Measuring Room (VMR) ako súčasť softvéru GOM Inspect reprezentuje kompletný proces merania
- Automatizované ovládanie kompletného meracieho a inšpekčného procesu
- Funkcia Auto Teaching nahrádza programovanie robota
- Kiosk Interface pre jednoduché ovládanie a kontrolu procesu
Technická špecifikácia
Rozmery zastavanej plochy:
975 mm × 755 mm
Pracovná výška:
1 000 mm
Požiadavky na napájanie:
štandardné, 100-240 V (1 fáza, 16 A)
Maximálne rozmery dielov
Váha: max. 50 kg
Priemer: max. 500 mm
Výška: max. 500 mm

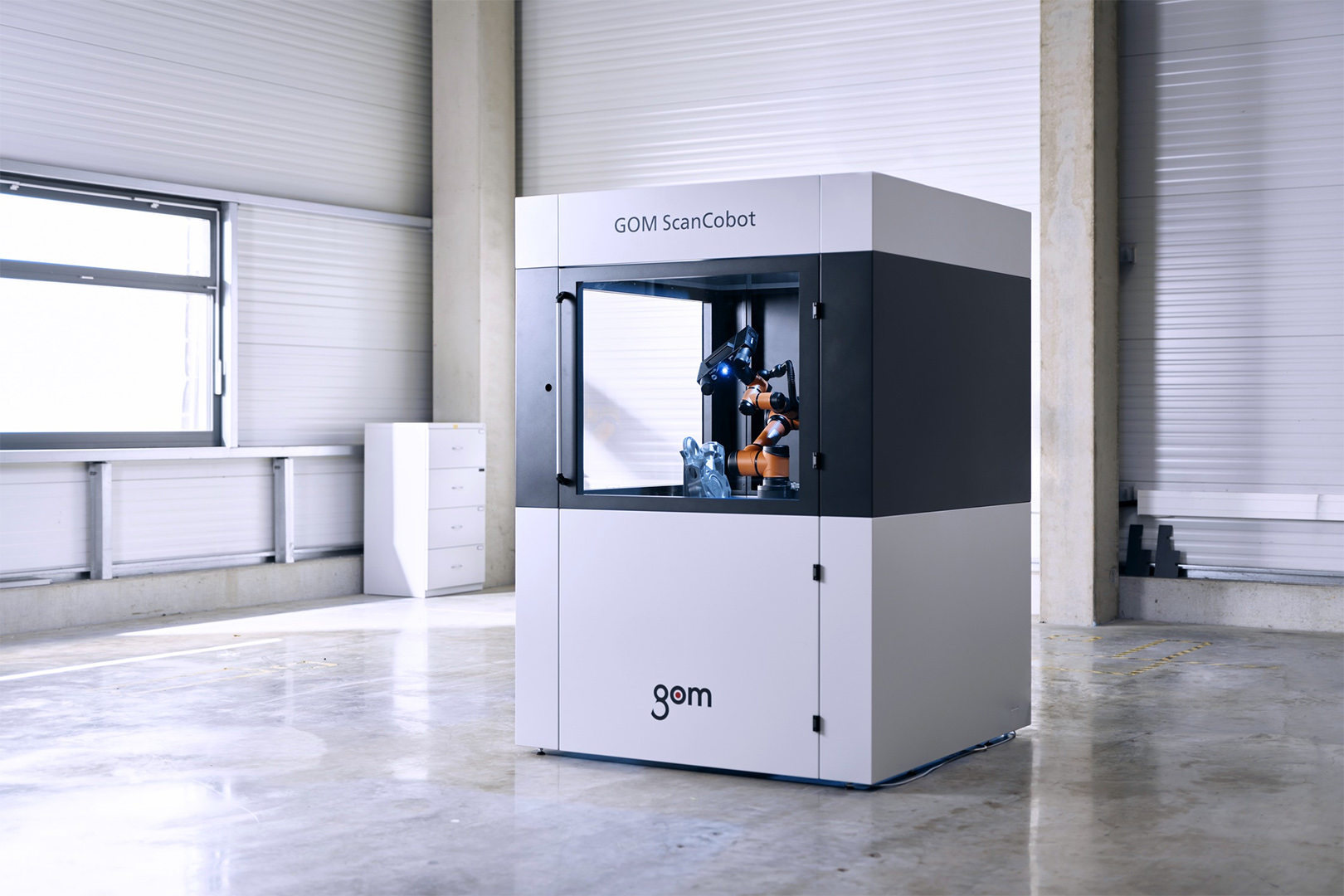

Rozmery:
1 650 mm × 1 650 mm × 2 340
Rozmery dverí:
1 150 mm
Materiál:
Oceľ a priehľadné plastové dosky
