Ako 3D tlač optimalizuje výrobný proces v spoločnosti Evektor
Firma Evektor, výrobca lietadiel a dodávateľ služieb v oblasti vývoja, hľadala inovatívny spôsob, ako zefektívniť výrobu prototypových dielov a súčiastok pre svoje prestížne produkty. Už dlhú dobu spolupracuje so spoločnosťou MCAE Systems, ktorá dodáva špičkové technológie, čo je pre získanie konkurenčnej výhody a zníženie výrobných nákladov veľmi dôležité.
3D tlač od roku 2007
Evektor využíva aditívnu výrobu už od roku 2007 a disponuje špičkovými 3D tlačiarňami od MCAE Systems. Táto technológia umožňuje Evektoru vyrábať prototypové diely s vysokou presnosťou a zložitosťou priamo z dodaných 3D modelov. Flexibilita 3D tlače im umožňuje vytvárať aj nedemontovateľné pohyblivé spojenia dvoch častí, čo zvyšuje ich inovačný potenciál.
Kľúčovým faktorom tejto spolupráce je výrazné zníženie nákladov na výrobu prototypových dielov. Až 80 % týchto nákladov je možné ušetriť aditívnou výrobou metódou FDM 3D tlače, ktorú Evektor využíva. Použitie tejto technológie prináša firme úspory ako v čase výroby, tak aj vo finančných prostriedkoch.
Ďalšou výhodou 3D tlače je možnosť vytvárať diely z rôznych materiálov s odlišnými mechanickými vlastnosťami. Niektoré diely vyžadujú vyššiu pevnosť a odolnosť, zatiaľ čo iné môžu byť ľahšie a pružnejšie. Vďaka rozmanitosti materiálov a presnosti 3D tlače môže Evektor dosahovať optimálne výsledky v každej fáze výrobného procesu.
Evektor taktiež využíva materiál FDM® Nylon 12CF™, ktorý kombinuje vysokú pevnosť s nízkou hmotnosťou a je ideálny pre aplikácie, ktoré vyžadujú ťažšie kovové komponenty. Tento materiál poskytuje firme väčšiu flexibilitu pri návrhu a výrobe a umožňuje im dosiahnuť optimálne výsledky.
Kľúčovým faktorom tejto spolupráce je výrazné zníženie nákladov na výrobu prototypových dielov. Až 80 % týchto nákladov je možné ušetriť aditívnou výrobou.
Technologický skok vpred
Dlhodobé využitie 3D tlače podporuje vlastnú výrobu

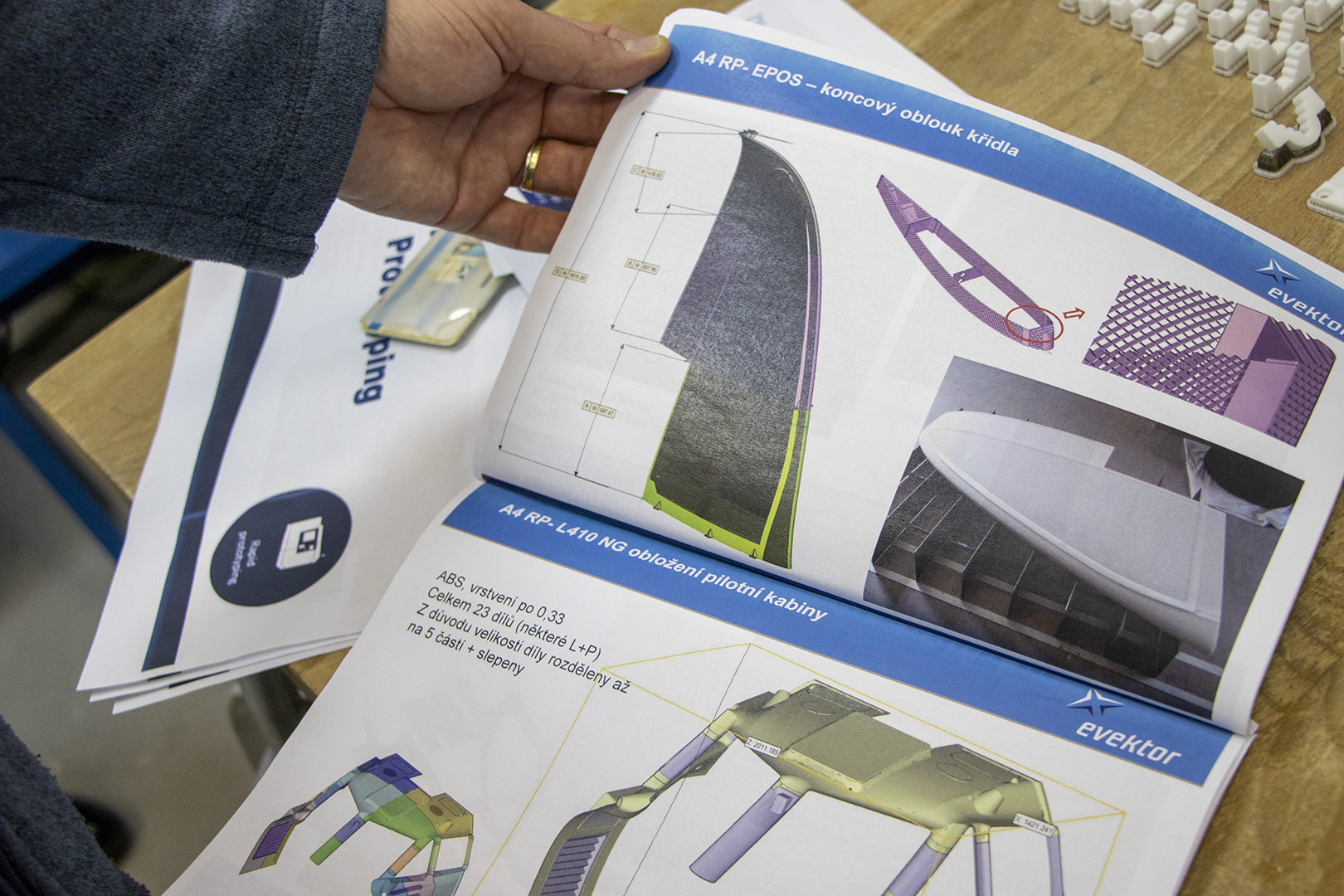

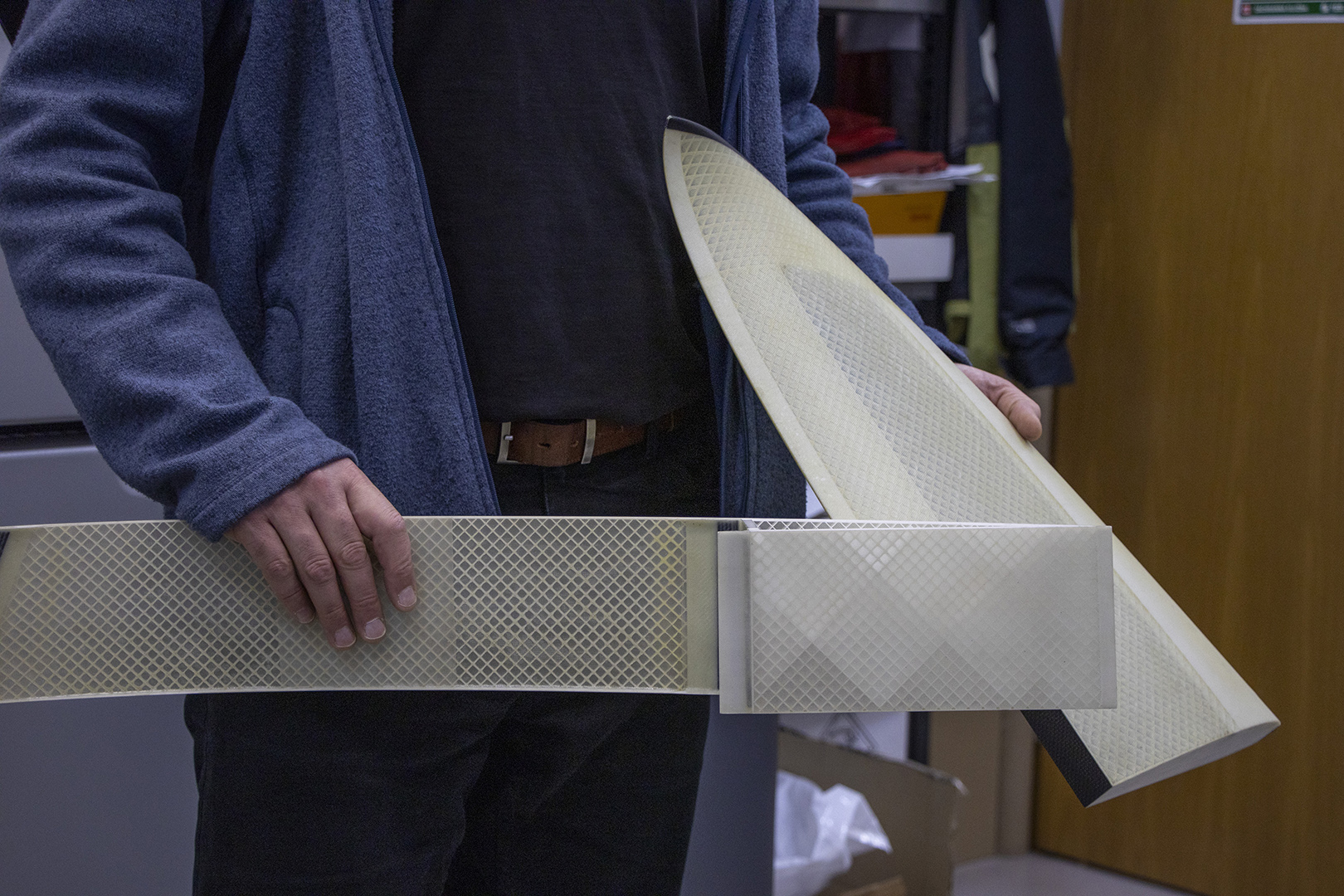

Voštinová výplň koncového oblúka krídla: Tento komplexný diel bol vytlačený z troch častí a následne zlepený. Použitý materiál, polykarbonát (PC), poskytuje vysokú mechanickú odolnosť v širokom rozmedzí teplôt. Diel bol ďalej posilnený skleným laminátom a uhlíkovými vláknami, čím vznikol nosný kompozitný diel inštalovaný na elektromotorom poháňanom malom lietadle v rámci projektu GOES.

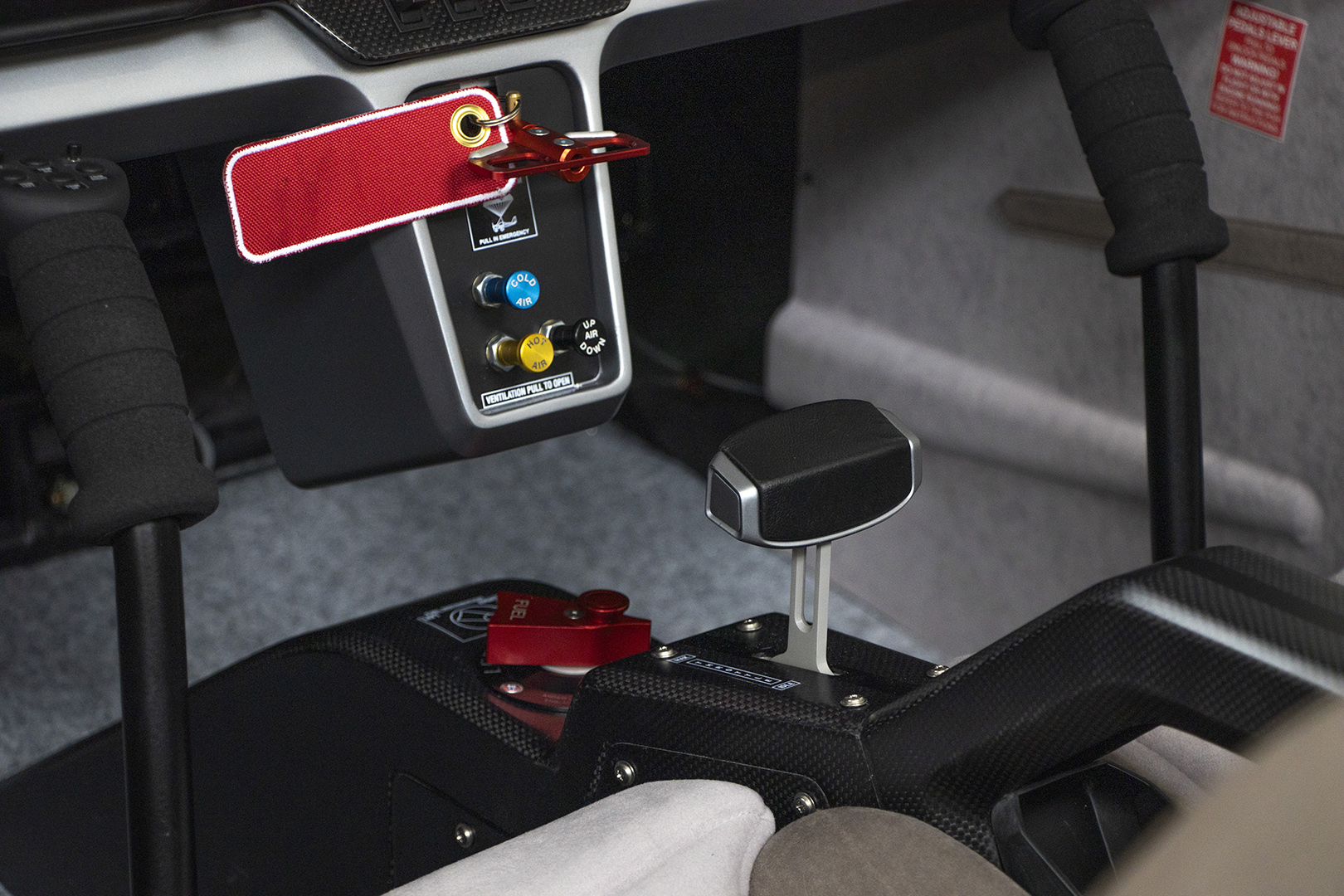

Prekrytie palubnej dosky typu VUT 100: Tento diel bol vytlačený z materiálu ULTEM 9085, ktorý spĺňa prísne normy pre samozhášavosť a toxicitu podľa štandardu FAR 25.853. Po vytlačení bol diel zlepený a spevnený duralovou výstuhou.

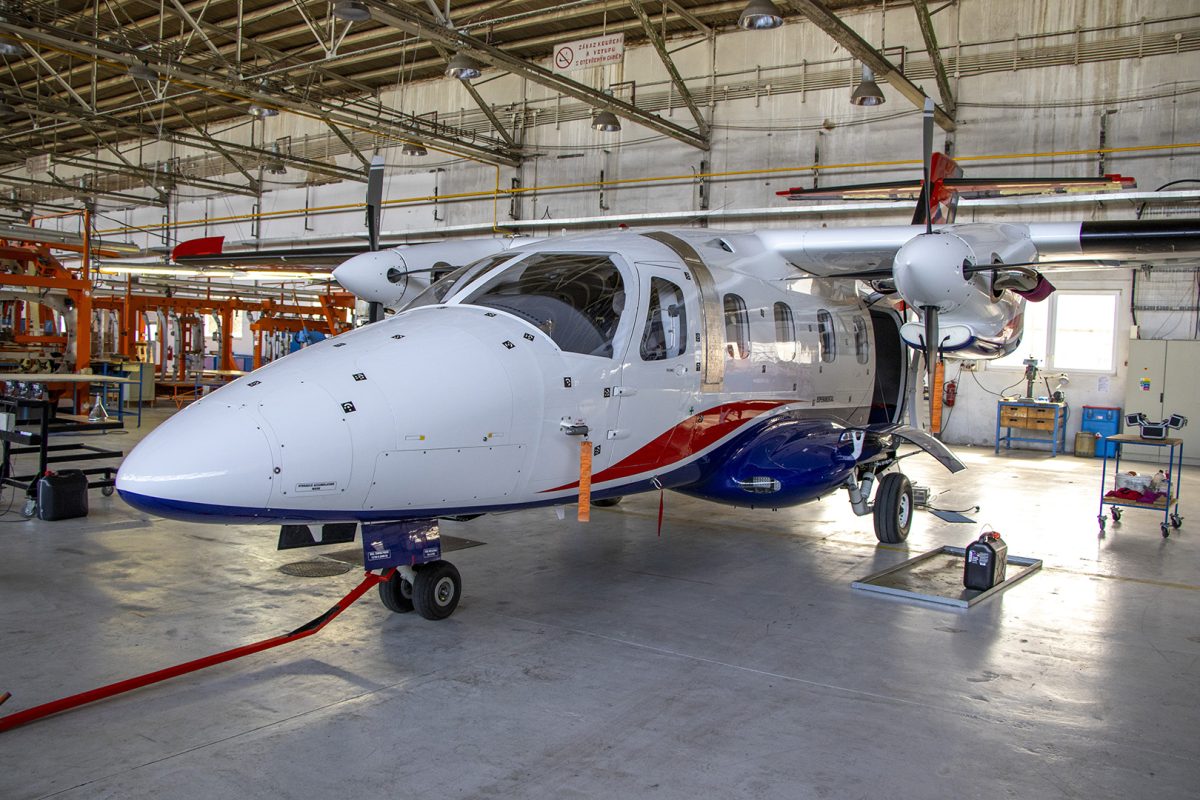

Prekrytie palubnej dosky typu EV55 Outback: Tento diel bol vyrobený ako laminátový prekryt s 3D tlačenými rozvodmi vzduchu a ofukmi, opäť z materiálu ULTEM 9085, spĺňajúceho požiadavky štandardu FAR 25.853. Materiál poskytuje vysokú pevnosť a odolnosť, čo je zásadné pre komponenty v lietadlách.
Veľkoformátová 3D tlač
Funkčné prekrytie palubnej dosky a vŕtacie šablóny

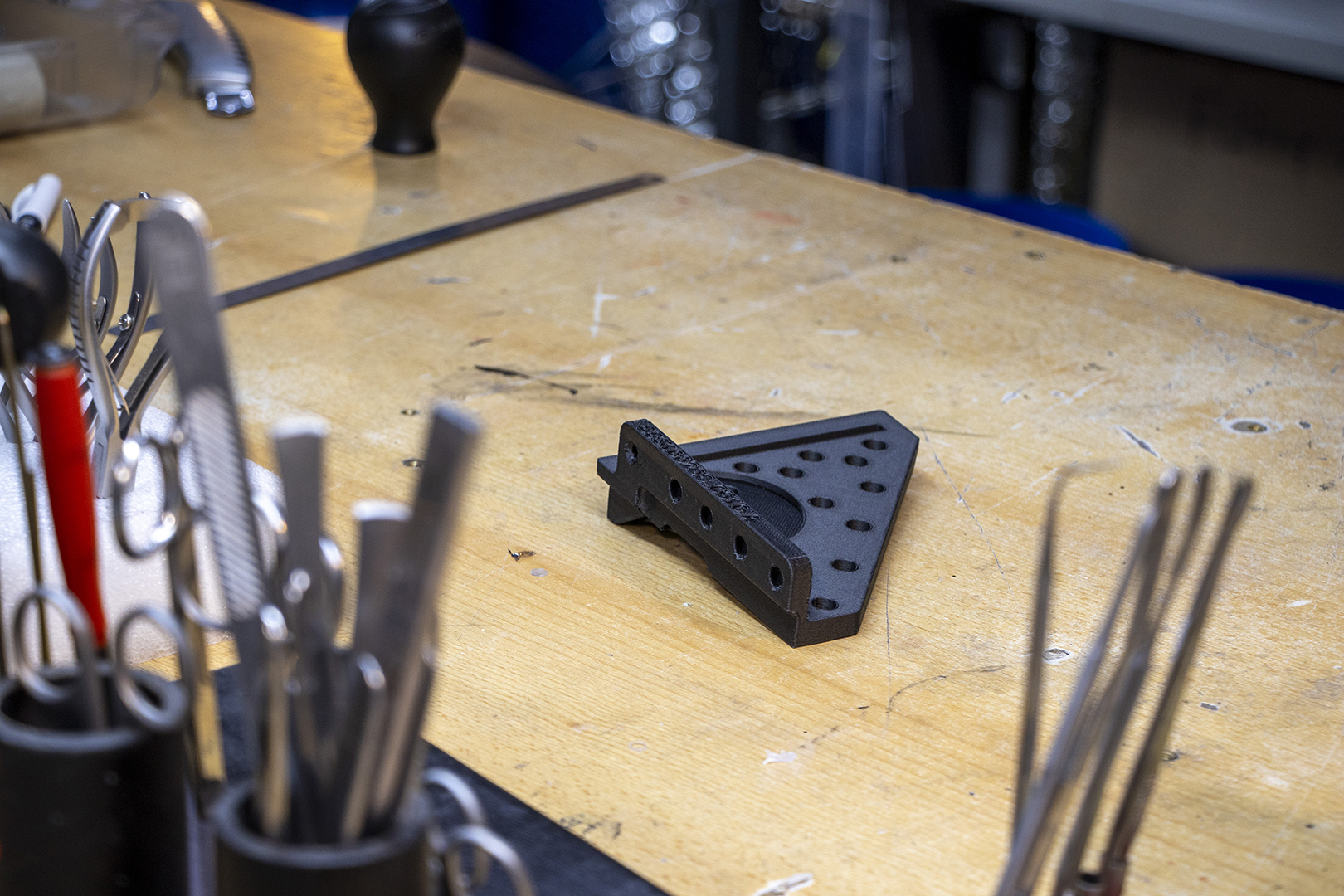

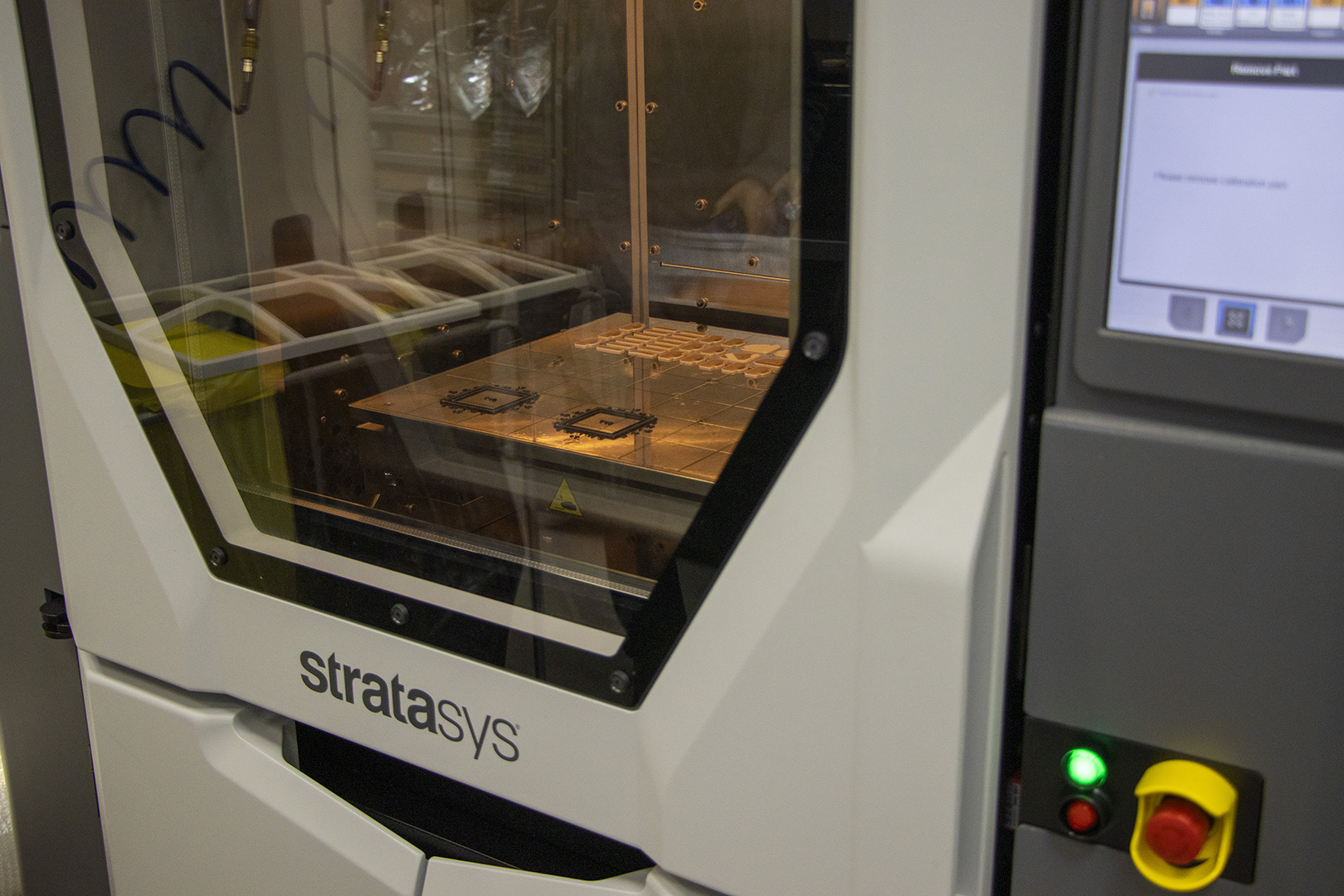

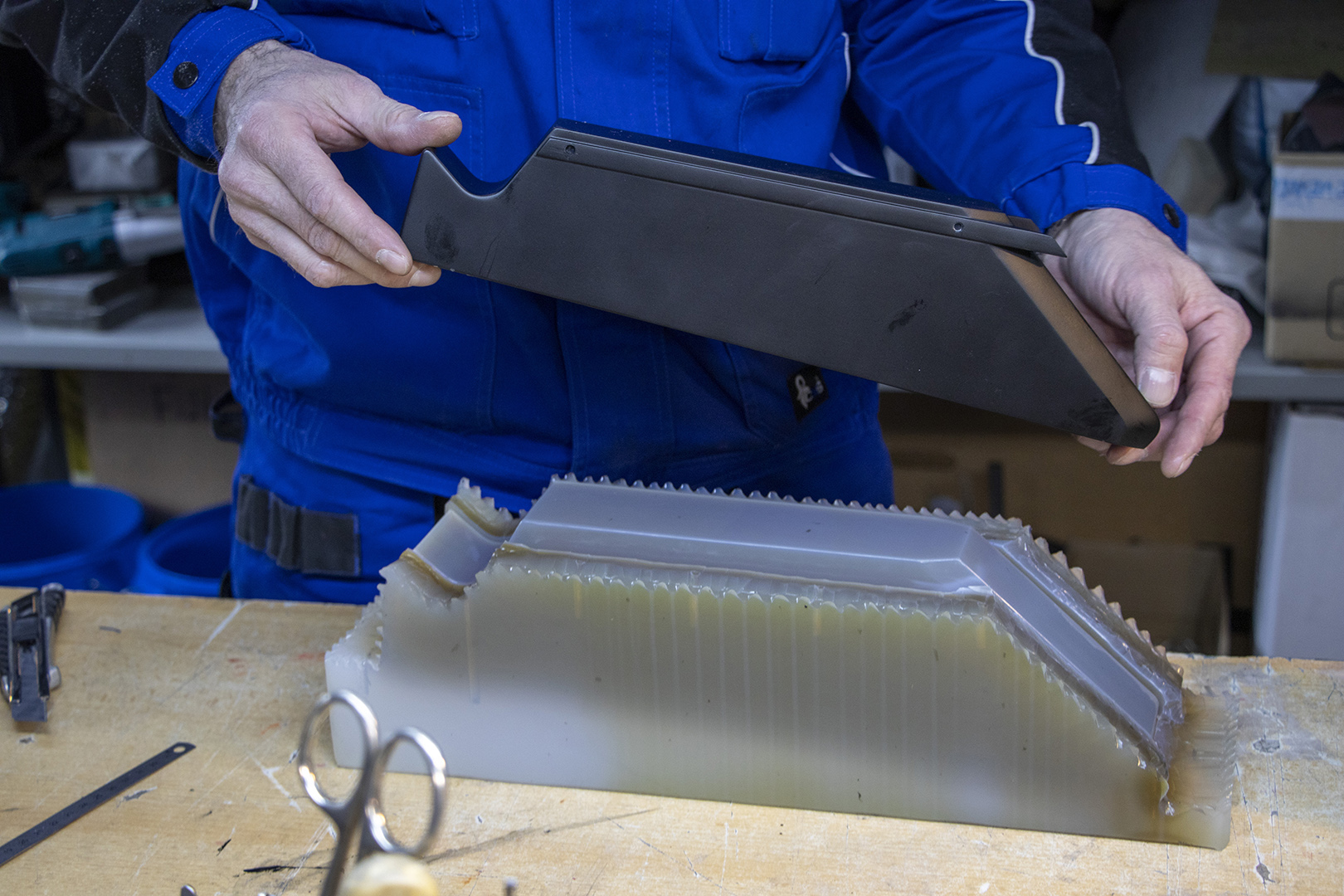

Evektor využíva veľkoformátovú 3D tlač na výrobu funkčných dielov prekrytia palubnej dosky, chladiacich mriežok, ale aj vŕtacích šablón a prípravkov. To všetko pomocou 3D tlačiarne Stratasys F900 s tlačovým objemom 914 × 610 × 914 mm a najnovšie aj Stratasys Fortus 450mc. Tieto 3D tlačiarne umožňujú výrobu veľkých a zložitých dielov ako jeden celok. Pre funkčné prototypy v interiéri používajú materiál ULTEM 9085, ktorý sa vyznačuje vysokou pevnosťou, samozhášavosťou a nízkou toxicitou. Pri tlači využívajú aj materiály s rozpustnou podporou, takýto proces zaistí potrebnú presnosť a uľahčuje odstránenie podporných štruktúr, čo vedie k rýchlemu dokončeniu a podporuje kvalitu finálnych dielov.
Evektor realizuje plastové diely z viacerých druhov materiálov, vyberá si materiál vhodný na daný účel, čo umožňuje vytvárať napríklad prípravky a šablóny presne podľa potrieb a požadovaných mechanických vlastností. Diely môžu mať veľkosť až 900 × 600 × 900 mm a prípadne byť zlepené do väčších celkov. Lepené spoje sú pevné a na pohľadovej strane nie sú viditeľné, čo je vhodné pre finálne prototypové diely, ktoré môžu byť naďalej dokončované.
Výhody 3D tlače
Tieto príklady ilustrujú širokú škálu aplikácií 3D tlače vo výrobe interiérových dielov, od ovládacích prvkov až po kryty a prekryté palubných dosiek. Použitie materiálov ako je polykarbonát a ULTEM 9085 umožňuje dosiahnuť vysokú úroveň pevnosti, odolnosti a splnenie prísnych leteckých štandardov. Spolupráca s firmou MCAE Systems umožňuje Evektoru efektívne využiť 3D tlače na vytváranie kvalitných a funkčných komponentov pre svoje letecké produkty.
Spoločnosť MCAE Systems tak poskytla Evektoru kompletné riešenie pre optimalizáciu výrobného procesu pomocou 3D tlače. Táto spolupráca nielenže zlepšuje konkurencieschopnosť Evektora na trhu, ale tiež posilňuje jeho pozíciu ako lídra v oblasti inovatívneho vývoja a výroby v leteckom priemysle.
