Známe brnenské ikony ako 3D tlačené modely
Keď sa povie Brno, mnohým sa vybaví netradičný orloj stojaci na námestí Slobody alebo krokodíl zavesený v priechode Starej radnice. Turistické informačné centrum (TIC), ktoré organizuje kultúrne podujatia a podporuje cestovný ruch, sa rozhodlo využiť tieto významné brnenské symboly a premeniť ich do podoby drobných upomienkových predmetov. Preto hľadali dodávateľa, ktorý by im vyrobil makety týchto unikátov.
Kde sa symboly vzali?
Čierny šesťmetrový orloj v tvare strely nájdete na námestí Slobody. Brňania si ním pripomínajú historickú udalosť, keď pri obliehaní Švédmi v roku 1645 vraj odbilo poludnie o hodinu skôr, čo malo zabezpečiť odsun švédskych vojsk. Tak tiež vzniklo „brnenské poludnie“ o 11 hodine, a preto orloj odbíja poludnie v tento čas a pri tej príležitosti vypustí sklenenú guličku. Samotný orloj bol inštalovaný nedávno, v roku 2010, napriek tomu si už získal veľkú popularitu.
Pôvod krokodíla, častejšie prezývaného ako drak, je o niečo zložitejší. Zmienky o ňom pochádzajú z 11. a zo 16. storočia. V priebehu rokov sa šírili rôzne legendy odhaľujúce jeho pôvod, avšak Brňania radi veria, že krokodíl kedysi žil na brehu rieky Svratky. Ľudia sa ho báli a chceli sa ho zbaviť, až sa ukázal tovariš, ktorý ho nakŕmil vápnom obaleným kožou. Po hostine sa krokodíl napil vody z rieky a vápno v ňom začalo vrieť, až praskol. Krokodíl pri Starej radnici blízko Kapustového trhu je najskôr najstarším vypchaným exponátom v strednej Európe.
Na spoluprácu s MCAE oceňujeme perfektnú komunikáciu, ochotu hľadať kreatívne riešenie aj kvalitu výrobkov.
Petra Motesicky
Vedúci marketingu a cestovného ruchu, TIC BRNO
Vyrobené 3D tlačou
Turistické informačné centrum chcelo do svojej ponuky pridať suveníry, ktoré by stvárňovali práve tieto brnenské ikony. Naše modely sú vernými napodobeninami originálov, vytvorili sme ich celkom 2000 kusov v mierke 1:60.

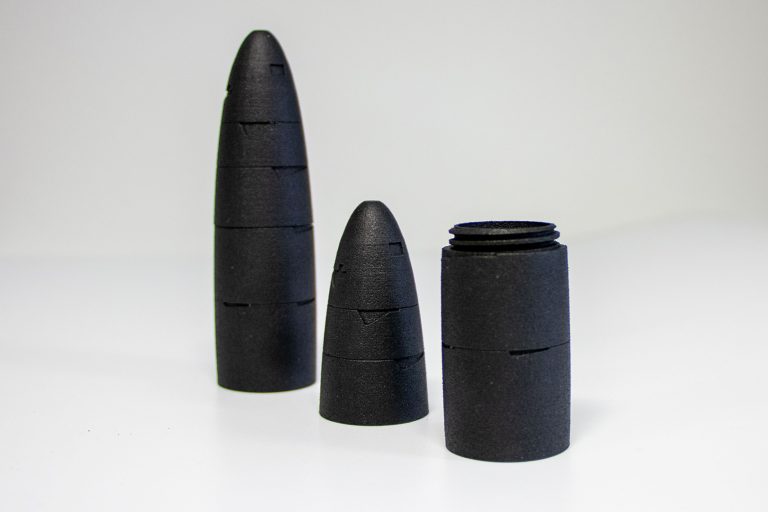

Na výrobu desaťcentimetrových čiernych orlojov a o niečo menších dráčikov sme zvolili 3D tlačiareň Stratasys H350 založenú na práškovej technológii SAF. Výhodami tejto metódy sú nízke náklady, krátka dodacia lehota a predovšetkým sériová výroba kvalitných dielov. Zaujímavosťou je, že orloj je možné rozskrutkovať a dovnútra schovať akékoľvek drobné poklady, pretože je dutý. Na jeho spodnej strane sa nachádza dobre čitateľný nápis #zBrna, technológia SAF totiž umožňuje detailné prepracovanie, rovnako ako funkčné spoje. 3D tlačou vznikajú šedé modely, preto sme následne použili zariadenie od spoločnosti DyeMansion, automatizovaný systém na priemyselné farbenie a povrchovú úpravu 3D tlačených plastových dielov.
Zmenšeninu orloja sme vyrobili aj v lesklej variante, a to metódou vákuového liatia. Odliatky do silikónových foriem sú presné, v tomto prípade sú orloje čierne transparentné a plnostenné.
Drobné vianočné darčeky
„Na spoluprácu s MCAE oceňujeme perfektnú komunikáciu, ochotu hľadať kreatívne riešenie aj kvalitu výrobkov,“ oznámila svoje dojmy vedúca marketingu a cestovného ruchu v Turistickom informačnom centre Petra Motesicky. Zverila sa, že už dlhšie hľadali dodávateľa, ktorý by vytvoril suveníry podľa ich predstáv, v danom množstve a za prijateľnú cenu. Oba varianty orlojov aj dráčiky zaradili do tohtoročnej vianočnej ponuky. Suveníry sú teraz k dostaniu ako na e-shope TIC Brno, tak na vianočných trhoch v Brne blízko orloja.
Sériová výroba
Matné čierne modely boli vyrobené pomocou 3D tlačiarne Stratasys H350 s využitím technológie SAF™ (Selective Absorption Fusion). Táto metóda umožňuje presné spracovanie detailov a sériovú výrobu.
Pre tlač sme zvolili materiál PA11, ktorý sa vyrába zo 100% prírodného ricínového oleja, čo ho robí udržateľnou alternatívou k tradičným syntetickým materiálom. Použitý prášok je navyše plne recyklovateľný a je možné ho opätovne použiť v pomere 70 % recyklovaného k 30 % nového.
Vďaka technológii SAF a následnému postprocessingu dosiahli všetky diely vysokú úroveň detailov, presnosti a povrchovej úpravy, čo je kľúčové pre spotrebné produkty. Maximálne využitie tlačového objemu zaistilo nízke náklady za kus pre celú výrobu.
Lesklé čierne orloje vznikli vďaka technológii vákuového liatia do silikónových foriem. Najprv sme vytlačili 3D matričný model, upravili jeho povrch brúsením a lakovaním tak, aby bol lesklý, a následne sme ho zaliali do silikónu. Tým sme vytvorili formu, do ktorej sme po vybratí modelu, nalievali dvojzložkový polyuretán transparentnej farby PX521 dofarbovaný čiernym pigmentom. Následne sme formy temperovali pri teplote 70 ° C počas 2 hodín. Po dočistení boli modely hotové.
Technické parametre výroby suvenírov pre TIC
3D tlačené orloje
Celkom objednané
500 kusov

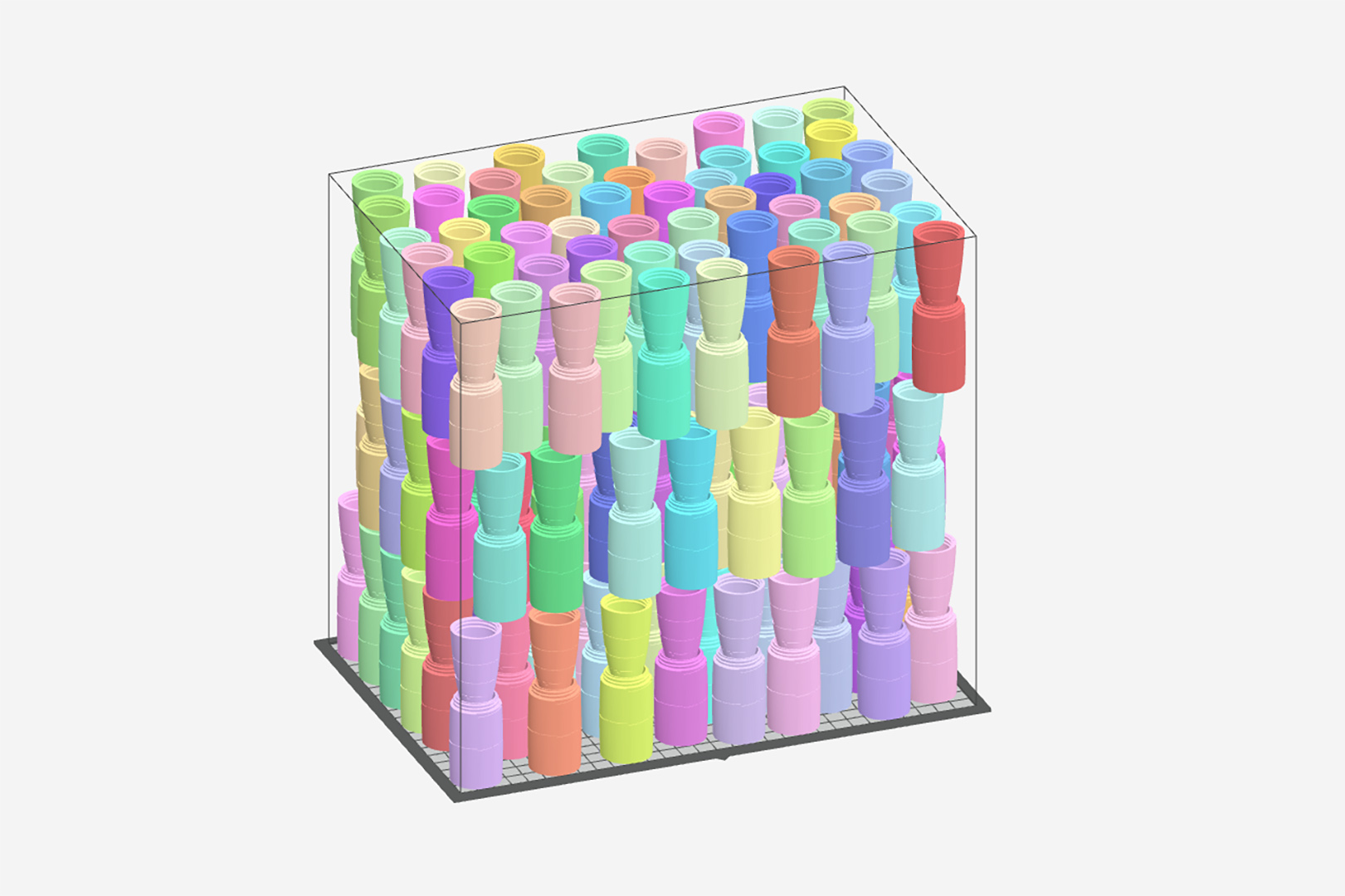

V jednej tlačovej komore
168 kusov
Počet tlačových úloh
3 tlačové cykly
Doba tlače jednej komory
13 h
Spotreba materiálu
3385,5 cm³ prášku PA11 na jednu komoru

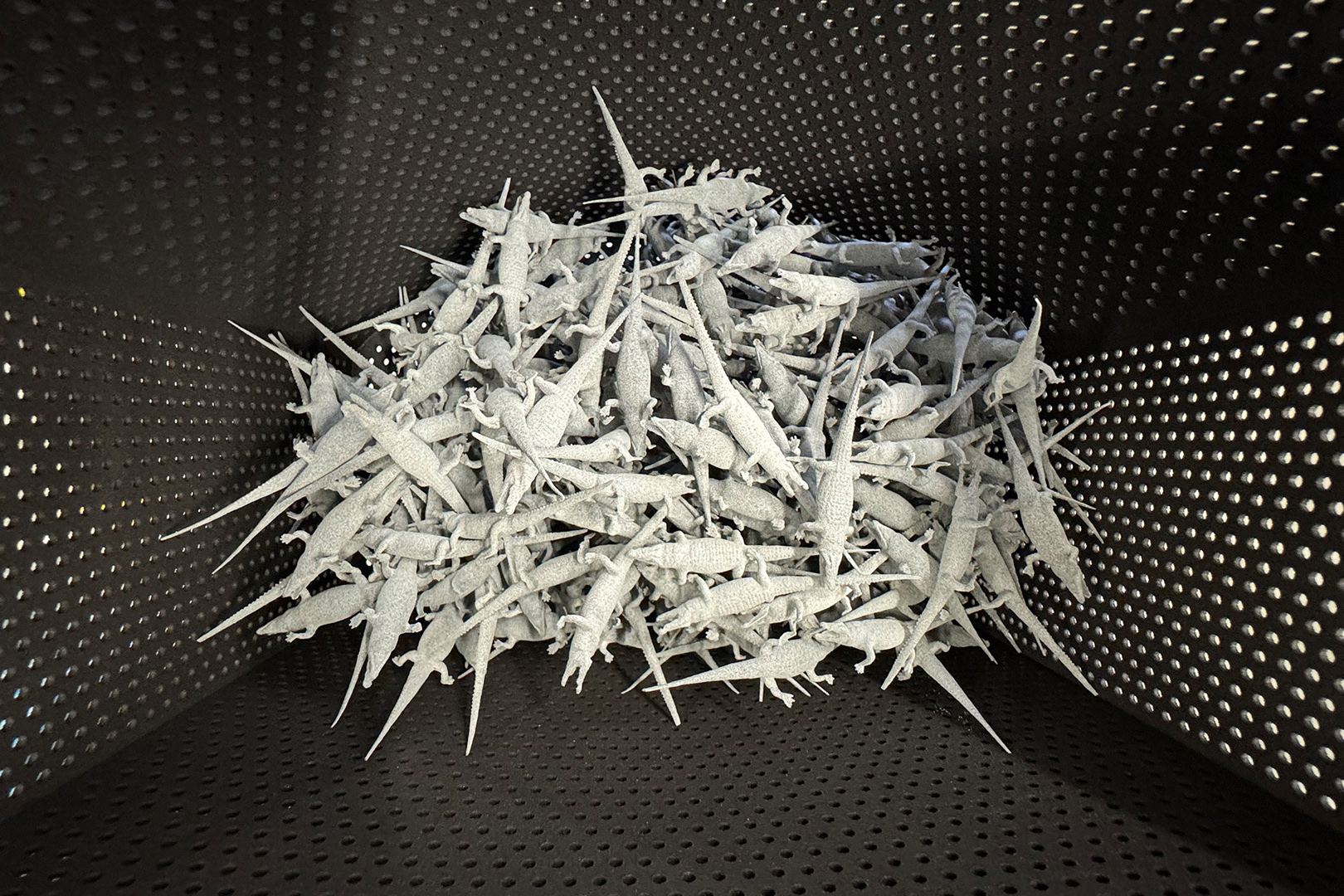

3D tlačenie draci
Celkom objednané
1500 kusov
V jednej tlačovej komore
750 kusov
Počet tlačových úloh
2 tlačové cykly
Doba tlače jednej komory
12,5 h
Spotreba materiálu
1700 cm³ prášku PA11 na jednu komoru
Postprocessing a finálna úprava
Čistenie
Prebehlo v zariadení DyeMansion PowerShot C cca 15 min
Vyhladenie
DyeMansion PowerShot S zvýšil odolnosť dielov proti poškriabaniu a pripravil ich na farbenie, a to za 15 min
Farbenie
Finálne čierne farbenie bolo vykonané v zariadení DyeMansion DM60 a trvalo 2 h
