Modulárne a flexibilné meranie

ScanBox séria 5

ZEISS ScanBox série 5 je komplexné riešenie pre automatizovanú kontrolu a digitalizáciu zložitých dielov. Výkonný 3D merací stroj vám vo veľmi krátkom čase poskytne výsledky meraní v celom poli pre porovnanie s dátami CAD, vizualizuje prípadné odchýlky od GD&T a urýchli vaše výrobné, údržbové a opravárenské procesy. Systém využijete na rýchle meranie špecifických prvkov a geometrií, ako sú body povrchu a hrán, otvory alebo vývrty.

Zaistenie kvality v sériovej výrobe

ZEISS ScanBox série 5 optimalizuje vašu kontrolu sériovej výroby a výrobných procesov. Štandardizované a automatizované postupy merania zvyšujú priepustnosť výroby a znižujú zmätkovitosť. Systémy ZEISS ScanBox série 5 zaisťujú vysokú spoľahlivosť procesov počas prevádzky vďaka analýzam trendov v reálnom čase. Možno rýchlo identifikovať zmeny vo výrobe.

ZEISS ScanBox séria 5 sa skladá z troch modelov a mnohých možností prispôsobenia vašim potrebám – tomu hovoríme nová modularita. Jednotlivé komponenty sú identické, a preto ponúkajú dokonalé možnosti pre upgrade na rôzne usporiadania. Maximálne zaťaženie modulu rotačného stola je 2000 kg.

automatizované 3D měření dílů

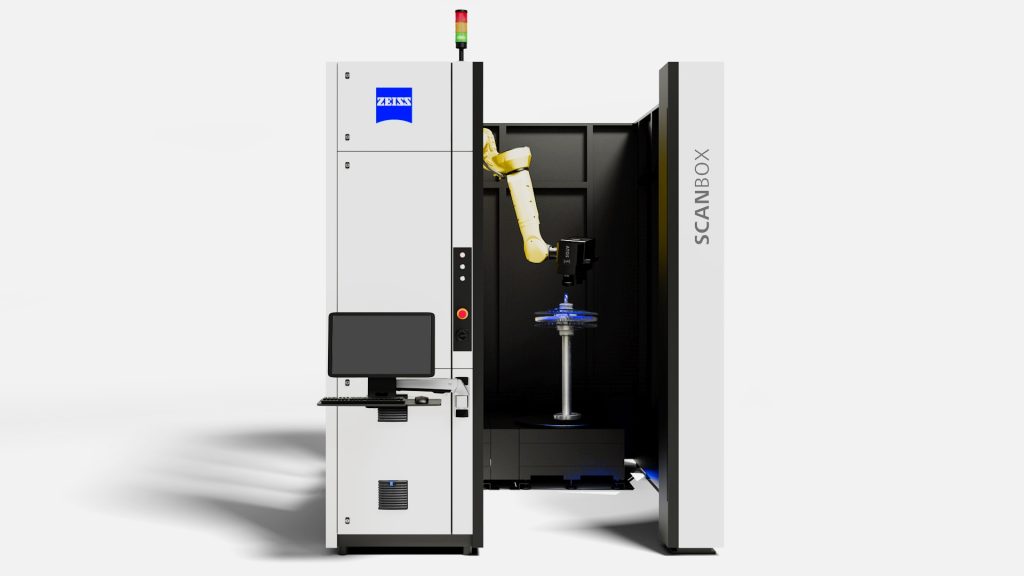

ZEISS ScanBox 5110

Meranie a kontrola dielov, napríklad lietadlových lopatiek, s rozmermi až 1000 mm.

automatizované 3D měření komponent

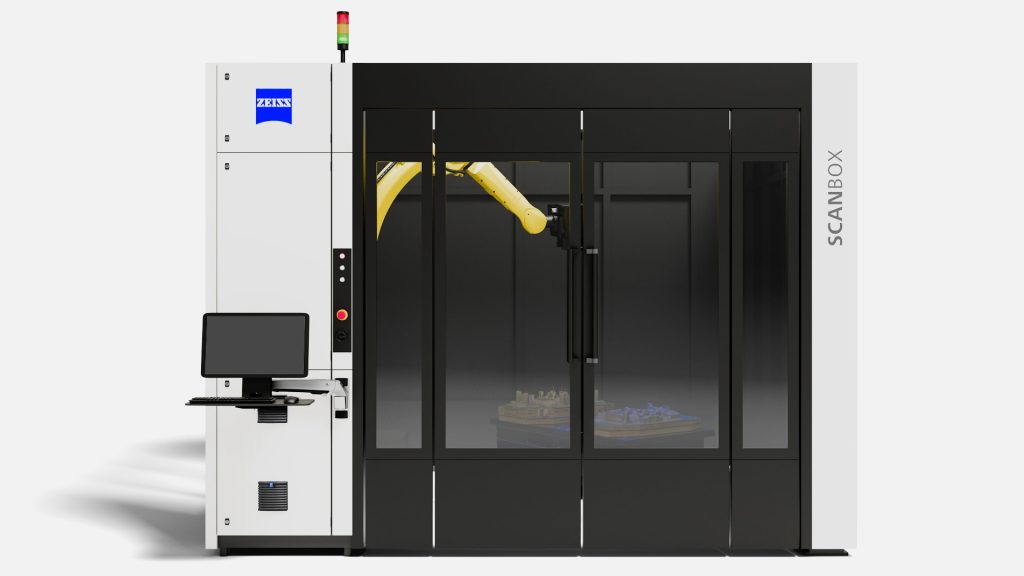

ZEISS ScanBox 5120

Meranie a kontrola dielov, vnútorných komponentov alebo súčastí vozidiel, do veľkosti 2000 mm.

automatizované 3D měření velkých dílů

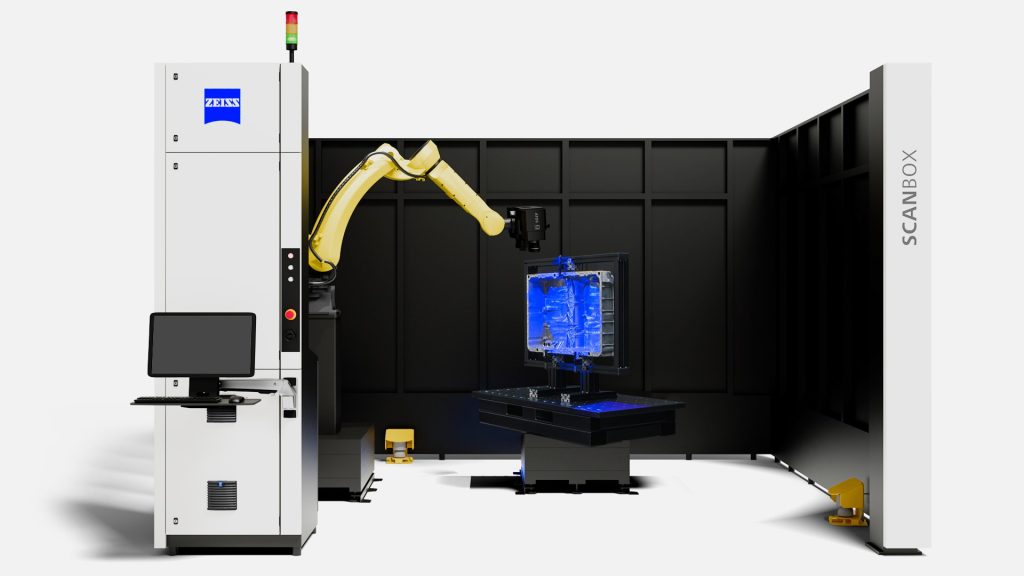

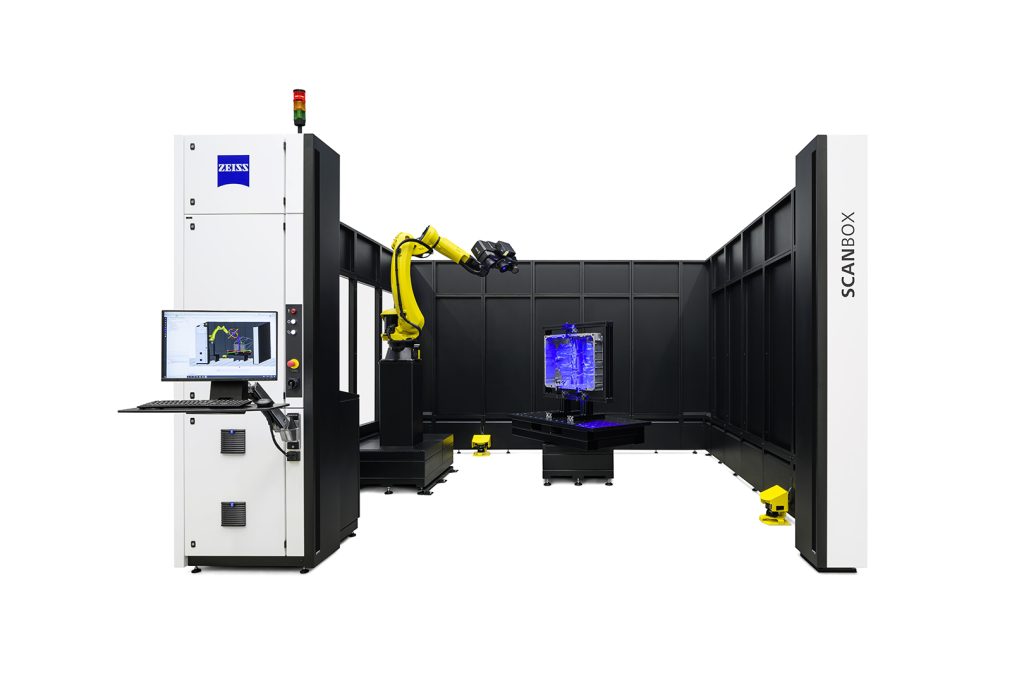

ZEISS ScanBox 5130

Meranie a kontrola plechových dielov, zostáv, odliatkov a súčastí turbín s veľkosťou do 3000 mm.

Prívetivé ovládanie

Nové, flexibilné používateľské rozhranie ponúka obsluhe najrôznejšie ergonomické funkcie. Integrované otočné rameno je možné nastaviť do požadovanej polohy, čo umožňuje ovládať systém ZEISS ScanBox radu 5 v stoji alebo v sede.

Sériové optické meranie

ZEISS ScanBox radu 5 je vyvinutý pre sériové merania a často sa používa priamo vo výrobnom prostredí. Meracie postupy sú automatizované a je zaistená reprodukovateľnosť dát z merania identických dielov. Všetko vytvárate vo virtuálnej meracej miestnosti (VMR) softvéru ZEISS INSPECT. Robot je plne riadený softvérom a pohybuje sa na základe meracích polôh. Zmeny stavu CAD dát alebo plán kontroly je možné rýchlo aktualizovať vďaka parametrickej štruktúre softvéru. Počas prevádzky je tak možné celý systém ľahko ovládať.

Automatizované meranie

Automatizujte svoju výrobu ešte dnes a dohodnite si ukážku 3D merania. Ako sa dá využiť priemyselná automatizácia vám ukážeme na našej pobočke v Mladej Boleslavi, kde disponujeme ScanBoxom s 3D skenerom ATOS 5 od spoločnosti ZEISS.

Software ZEISS INSPECT

Priemyselný štandard pre kontrolu a vyhodnocovanie

ZEISS INSPECT Optical 3D je váš softvér pre podrobné vyhodnotenie 3D dát. Využijete ho pre jednoduché aj zložité úlohy kontroly kvality naprieč celým inšpekčným procesom – od naskenovania dielu, ktorý má byť kontrolovaný, cez spracovanie siete, import CAD dát a nevyhnutné výpočty GD&T až po analýzy trendov, digitálnej zostavy alebo vlastné užívateľské vyhodnotenie.

Specifikace ZEISS Scanbox Séria 5

ATOS 5 je nový vysokorýchlostný skener z rodiny produktov ATOS určený pre najnáročnejšie metrologické aplikácie z automobilového a leteckého priemyslu. Tieto priemyselné 3D skenery vynikajú svojou rýchlosťou aj presnosťou merania.

ZEISS ScanBox 5110 ZEISS ScanBox 5120 ZEISS ScanBox 5130
Rozmery

2 200 × 3 550 × 3 050 mm (LC)

2 200 × 3 550 × 3 050 mm (D)

3 600 × 4 250 × 3 050 mm (LC)

3 600 × 3 550 × 3 050 (D)

4 300 × 4 250 × 3 050 mm (LC)
Napájenie 200 – 500 V (3 fázové, 16 A) 200 – 500 V (3 fázové, 16 A) 200 – 500 V (3 fázové, 16 A)
Max. veľkosť meraného dielu Ø 1 000 mm Ø 2 000 mm Ø 3 000 mm
Max. veľkosť meraného dielu 2 000 kg 2 000 kg 2 000 kg
Vstup Posuvné dvere s bezpečnostným zámkom, bezpečnostná svetelná závora Posuvné dvere s bezpečnostným zámkom, bezpečnostná svetelná závora Bezpečnostná svetelná závora
Šírka vstupu

1 000 mm (LC)

950 mm (D)

2 400 mm (LC)

2 100 mm (D)

3 100 mm (LC)
Pripevnenie k podlahe Požadované Požadované Požadované
Manipulácia s meraným dielom Manuálna, žeriav (D) Manuálna, prepravný vozík, paletový vozík, žeriav (LC) Manuálna, prepravný vozík, paletový vozík, žeriav (LC)

*LC – Bezpečnostná svetelná závora
*D – Posuvné dvere s bezpečnostným zámkom

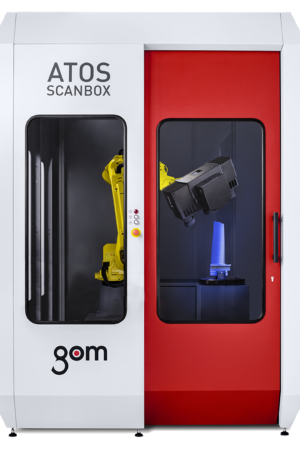

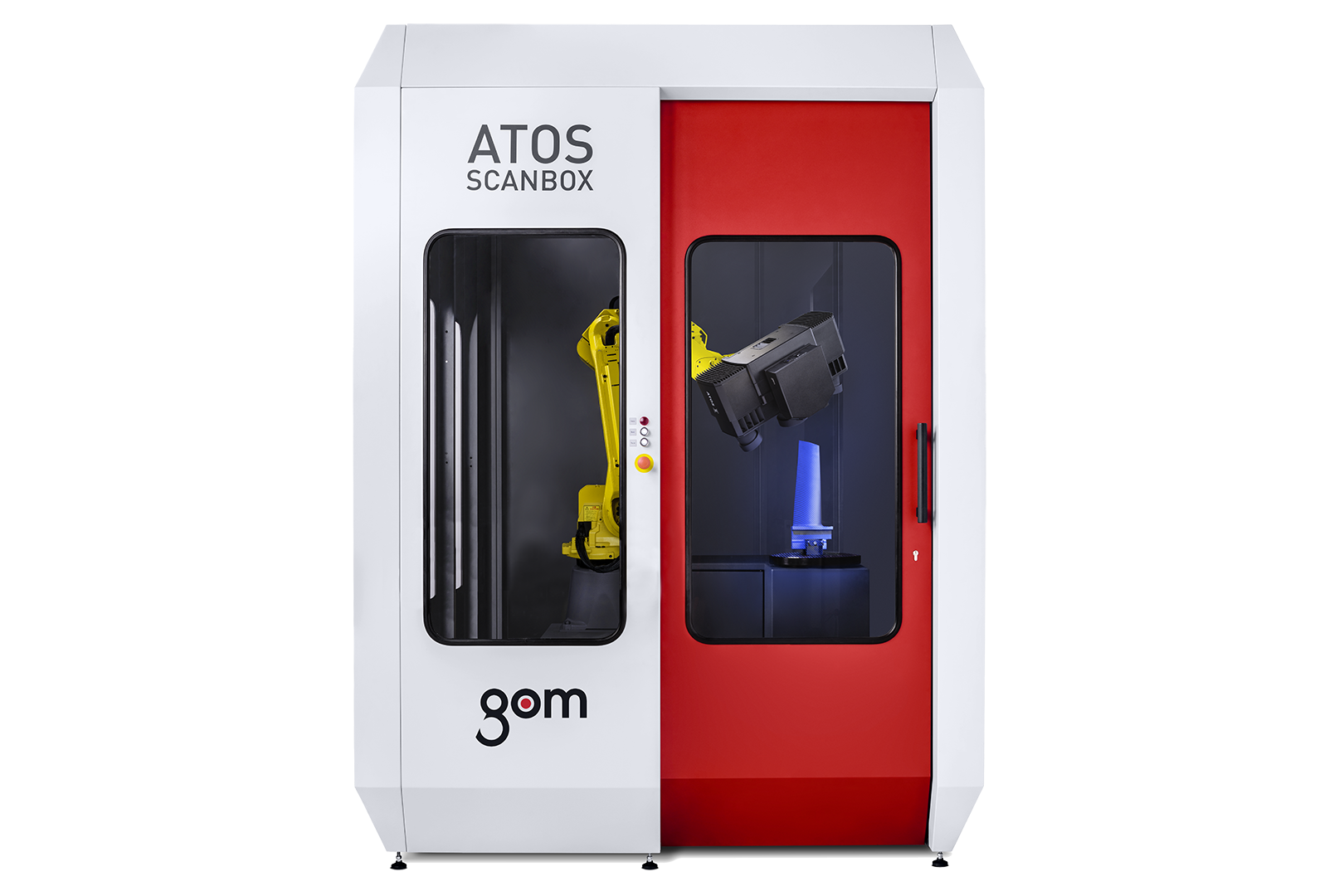

Produktový leták ATOS ScanBox (EN)
