Kompaktný 3D skener
ATOS Q
Senzory ATOS sa etablovali takmer vo všetkých priemyselných odvetviach ako optické 3D meracie systémy. Ich úspech je založený na precíznej optoelektronike, robustnom dizajne senzorov a výkonnom softvéri. ATOS Q posúva tento úspešný príbeh ešte ďalej: Senzor zdokonaľuje triádu dizajnu, technológie a výkonu. Výsledkom je univerzálny a kompaktný systém so skutočnou DNA ATOS. ATOS Q je spoľahlivý a všestranný, a preto sa dokonale hodí na zložité úlohy merania a kontroly. Tento kompaktný systém spĺňa vysoké metrologické požiadavky.
Univerzálne riešenie pre každú aplikáciu

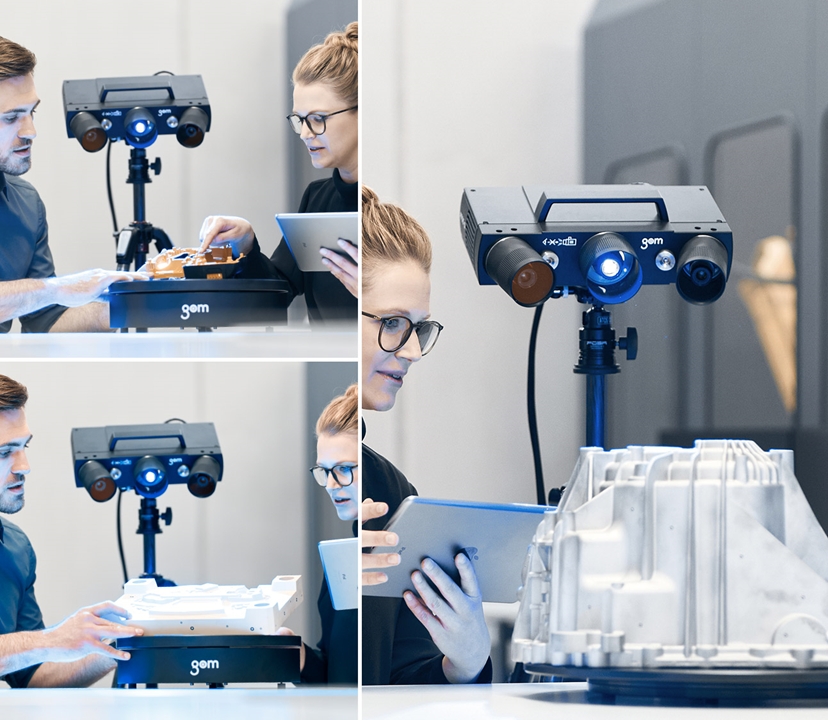

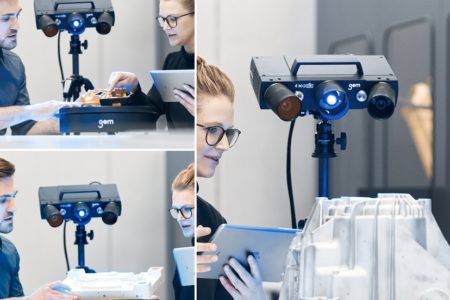

Manuálne
Vďaka svojej hmotnosti iba 4 kg a kompaktnej konštrukcii je ATOS Q ľahký a veľmi ľahko sa používa. Možno ho použiť ako na statíve v meracej miestnosti, tak mobilne priamo vo výrobnej hale.
Poloautomatizovaný
V kombinácii so statívom alebo alternatívne stolným stojanom a otočným stolom GOM ROT 350 alebo sadou pre motorizáciu je možné ATOS Q použiť pre poloautomatizované meranie.

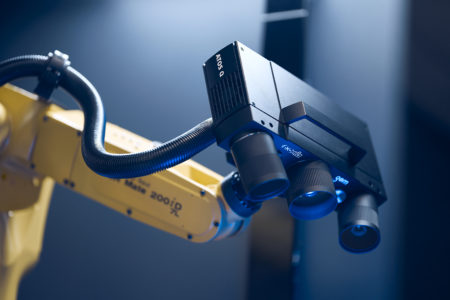

Automatizovaný
ATOS Q je maximálne efektívny pri umiestnení v zariadení ATOS ScanBox 4105. Celý systém potom umožňuje sériovú kontrolu kvality s rýchlym prenosom dát a vysokou spoľahlivosťou procesu.
Kompaktné riešenie
Kompaktný senzor ATOS Q je veľmi univerzálny. Riešia komplexné úlohy merania aj testovania ako pre manuálne, tak pre poloautomatické meranie alebo aj plne automatizované operacie pomocou ATOS ScanBox 4105.
ATOS Q je navrhnutý ako flexibilný 3D skener pre zložité úlohy merania a kontroly v rôznych priemyselných odvetviach. Vymeniteľné šošovky zaisťujú vysokú presnosť merania od malých až po stredne veľké diely. Výmena z najmenšieho na najväčší merací objem je jednoduchá vďaka pevnej polohe kamery.
ATOS Q je k dispozícii vo verziách 12M a 8M. Senzory zachytia počas skenovania až 2 × 12 miliónov alebo 2 × 8 miliónov súradných bodov. Presnosť, rozlíšenie a veľkosť meranej oblasti je možné meniť.
Výkonný 3D skener
ATOS Q, vyvinutý na priemyselné použitie, poskytuje plne sledovateľné výsledky meraní aj v sťažených podmienkach. Optika aj elektronika tohto robustného 3D skenera je chránená proti prachu a striekajúcej vode, vďaka čomu je možné skenery ATOS Q používať ako v meracej miestnosti, tak vo výrobnej hale. Používatelia skener ATOS Q tiež ocenia pre jeho jednoduché a pohodlné ovládanie.
ATOS Q dokáže rýchlo získať kvalitné informácie s vysokým detailom a poskytuje spoľahlivý základ pre ich jednoduchú interpretáciu. Technológia Triple Scan umožňuje meranie lesklých povrchov a tvarovo zložitých dielov. Ekvalizér modrého svetla zvyšuje jas zdroja svetla a prenáša na projekčnú jednotku rovnomerné svetlo bez škvŕn.
Vďaka ekvalizéru modrého svetla a rýchlemu spracovaniu dát zaujme ATOS Q vynikajúcim výkonom. Ekvalizér modrého svetla umožňuje vysokorýchlostnú projekciu a je taký silný, že aj na problematických povrchoch je možné dosiahnuť krátke časy merania. Rýchly prenos dát je zaistený použitím optických káblov.
Porovnanie 3D skenerov ATOS
ATOS Q
Svetelný zdroj:
LED
Meraná oblasť:
50 × 35 až 500 × 370 mm
Pracovná vzdialenosť:
490 mm
Počet bodov na záber:
8 alebo 12 miliónov
Rozmery:
340 × 240 × 83 mm
ATOS 5
Svetelný zdroj:
LED
Meraná oblasť:
170 × 140 až 1000 × 800 mm
Pracovná vzdialenosť:
880 mm
Počet bodov na záber:
8 alebo 12 miliónov
Rozmery:
550 × 320 × 200 mm
ATOS 5X
Svetelný zdroj:
Laser
Meraná oblasť:
320 × 250 až 1000 × 800 mm
Pracovná vzdialenosť:
880 mm
Počet bodov na záber:
12 miliónov
Rozmery:
550 × 320 × 200 mm
ATOS 5 Airfoil
Svetelný zdroj:
LED
Meraná oblasť:
100 × 70 až 400 × 300 mm
Pracovná vzdialenosť:
530 mm
Počet bodov na záber:
12 miliónov
Rozmery:
550 × 320 × 200 mm
ATOS LRX
Svetelný zdroj:
Laser
Meraná oblasť:
2000 × 1600 mm
Pracovná vzdialenosť:
1810 mm
Počet bodov na záber:
12 miliónov
Rozmery:
950 × 320 × 200 mm
