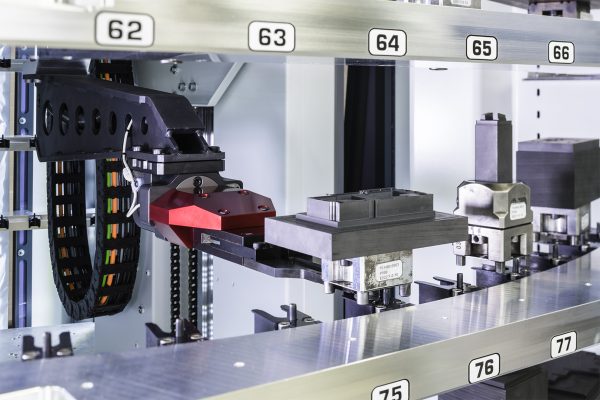

Systém dávkového spracovania umožňuje automatické zapínanie a vypínanie optického 3D skenera. Z tohto dôvodu je ATOS ScanBox rozšírený o manipulačný systém a PLC kontrolnej stanici. ATOS ScanBox BPS je riešenie pre celoplošné skenovanie dávky dielov s výškou až 500 mm.
Vzhľadom k tomu, že používateľ nemusí umiestňovať jednotlivé diely, je čas potrebný na zabezpečenie kvality merania podstatne kratšia ako predtým. ATOS ScanBox BPS meria nezávisle až 11 hodín s len niekoľkými zásahmi obsluhy. Znižujú sa tak náklady a nároky na personál a zvyšuje sa využitie stroja.
Pretože diely sú označené, napríklad RFID čipom, systém samostatne detekuje, ktorý merací program má byť spustený a ktoré kontroly majú byť vykonané. Minimalizácia vplyvu užívateľa na meranie významne zvyšuje spoľahlivosť procesu.
Kompaktný sensor ATOS Q je veľmi univerzálny. Rieši komplexné úlohy merania aj testovanie rovnako pre manuálne, aj pre poloautomatické meranie alebo aj plne automatizované operácie pomocou ATOS ScanBox 4105.
TECHNICKÉ ŠPECIFIKÁCIE
ATOS ScanBox BPS
Rozmery
Závislé na voľbe rady ScanBoxu (napr. series 4 alebo 5)
Napájanie
Štandardné, 100 – 240 V (1 fázové, 16 A)
Max. veľkosť meraného dielu
Ø 500 mm
Max. hmotnosť meraného dielu
40 kg
Vstup
Posuvné dvere s bezpečnostným spínačom
Šírka vstupu
685 mm
Pripevnenie k podlahe
Nevyžaduje sa, zariadenie je mobilné
Manipulácia s meraným dielom
Manuálne, žeriavom
SOFTVÉR
Softvér ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuálna meracia miestnosť je softvérovým centrom pre plánovanie a riadenie merania pre všetky prvky meracích buniek ATOS. Ponúka funkčnú reprezentáciu reálneho prostredia merania vo virtuálnej simulácii. Vďaka VMR môže užívateľ pracovať so systémom bez nutnosti znalosti programovania robotov. Všetky pohyby robota sú simulované a pred vykonaním v skutočnom prostredí skontrolované z hľadiska bezpečnosti.
