GOM Scan 1
Mobilný GOM Scan 1 otvára nové oblasti aplikácií. Priemyselné štandardy, ako sú stereo a Blue Light technológie či projekcie pruhov svetla, sú základom pre získanie 3D dát s vysokou kvalitou. Integrovaný softvér GOM Inspect je možné použiť pre rôzne aplikácie – 3D tlač, reverzné inžinierstvo alebo kontrolu dielov. Tak poďme na to!
Ľahký, mobilný a jednoducho použiteľný

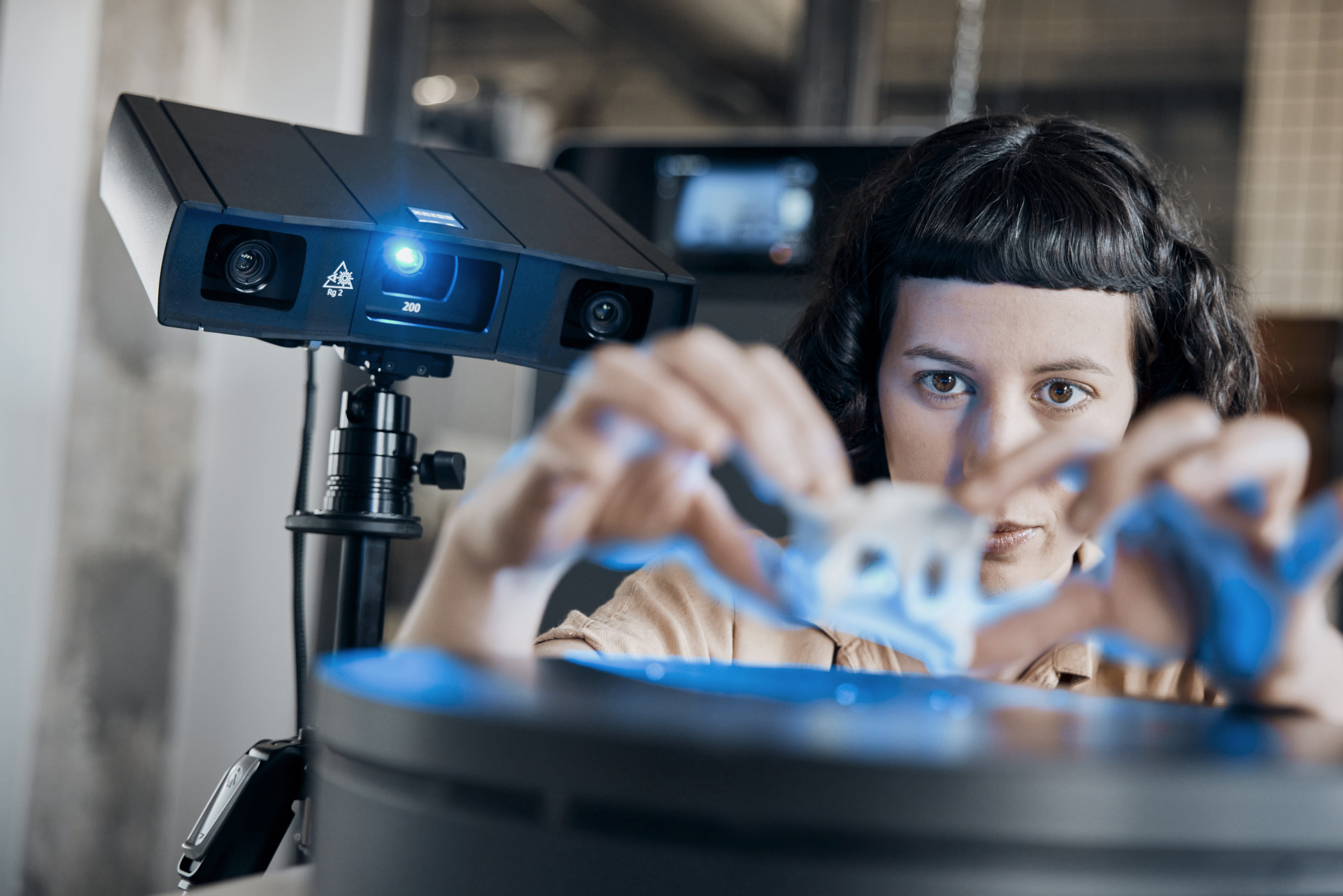

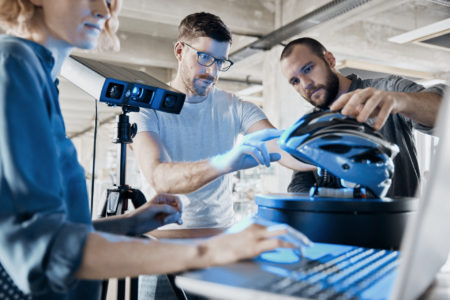

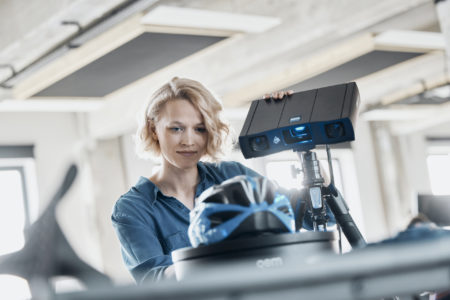

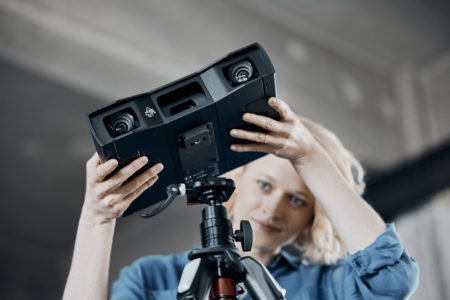

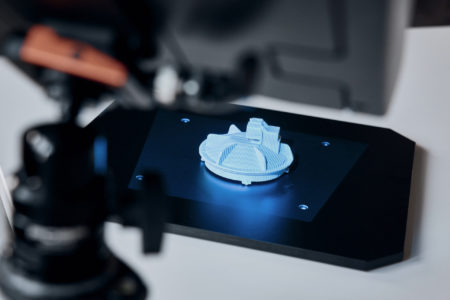

GOM Scan 1 s hmotnosťou iba 2,5 kg sa vyznačuje kompaktným tvarom, robustným dizajnom a overenou technológiou. Ľahko sa ovláda a je odporúčaný na jednoduché a rýchle meranie malých a stredných dielov, a to aj v stiesnených priestoroch (napr. interiér auta). Pre samotné skenovanie dielov využíva projekcie pruhov a modrého svetla. Pre efektívnejšie meranie menších dielov je možné pripojiť riadený rotačný stôl.
Presnosť v rôznych svetelných podmienkach
S predinštalovaným softvérom GOM Inspect sa môžete spoľahnúť na vysoko kvalitné dáta. Na takto presných dátach môžete stavať – a rýchlo ich využívať na ďalšiu prácu. Vďaka tomu, že skener pracuje s úzkopásmovým modrým svetlom (technológia Blue Light), je možné eliminovať rušivé okolité svetlo počas skenovania. Pomocou výkonného svetelného zdroja tak možno dosiahnuť požadovaný výsledok za veľmi krátku dobu merania. Vďaka princípu stereokamery skener rozpozná meniace sa okolité podmienky počas prevádzky a môže tieto zmeny kompenzovať.
Vyberte si merací objem
Rôzne aplikácie majú rôzne požiadavky. GOM Scan 1 je k dispozícii v troch variantoch, s meracími objemami MV 100, MV 200 a MV 400. Pri všetkých troch typoch sa môžete spoľahnúť na vysoko presné meranie malých a stredných dielov s presnosťou v stotinách milimetrov. Tieto meracie objemy je možné v rámci jedného projektu kombinovať, tzn. väčšie plochy nasnímať pomocou skenera s veľkým meracím objemom MV400 a detaily potom naskenovať skenerom MV 100 alebo MV 200. Výmena nevyžaduje kalibráciu a je veľmi rýchla a jednoduchá.

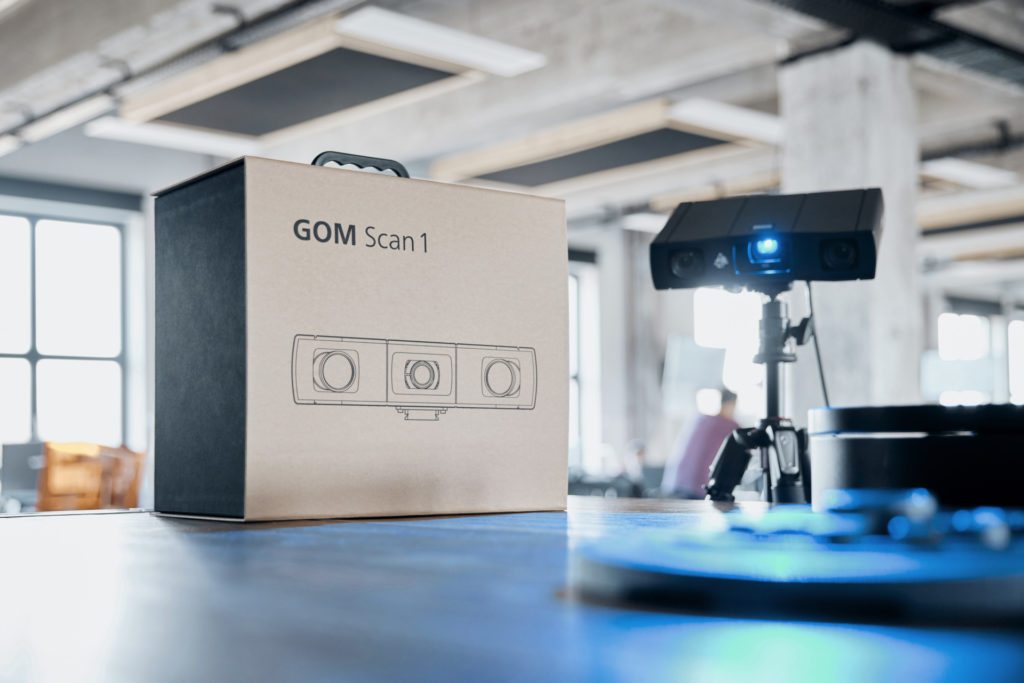

Nový GOM Scan 1 s GOM Inspect môžete použiť k podpore 3D tlače, 3D modelovania dielov a reverzného inžinierstva (na výrobu náhradných dielov). Či už máte akýkoľvek nápad, GOM Scan 1 spĺňa tie najprísnejšie profesionálne a priemyselné štandardy. A naviac, všetko jednoducho zabalíte a ľahko preveziete.
GOM Scan 1 využite na
- 3D tlač
- 3D modelovanie
- Reverzné inžinierstvo
- Vývoj a výrobu
- Dizajn
GOM Scan 1 (100) | GOM Scan 1 (200) | GOM Scan 1 (400) | |
---|---|---|---|
Meraná oblasť [mm2] | 100 × 65 | 200 × 125 | 400 × 250 |
Vzdialenosť nameraných bodov [mm] | 0,037 | 0,060 | 0,129 |
Pracovná vzdialenosť [mm] | 100 | 200 | 400 |
Svetelný zdroj | LED | ||
Počet bodov na záber | 6 miliónov | ||
Hmotnosť skenera | 2,5 kg | ||
Rozmery [mm3] | 290 × 215 × 83 | ||
Dĺžka kábla | 5 m optického kábla | ||
Operačný systém | Windows 10 | ||
Softvér | GOM Inspect |
Softvérový balíček GOM Inspect Suite na meranie a inšpekciu obsahuje mnoho známych aplikačných programov od spoločnosti GOM a prevedie vás každým krokom metrologického procesu.
Do softvéru môžete tiež importovať a vyhodnocovať namerané 3D dáta generované optickými skenermi tretích strán, laserovými skenermi, súradnicovými meracími prístrojmi a CT systémami (počítačová tomografia). Softvér GOM Inspect Suite je vhodný pre všetkých.
