3D tlačiarne pre kompozitné materiály
Stratasys F123CR
3D tlačiarne F123CR pracujú s kompozitnými materiálmi ABS-CF10 a FDM® Nylon-CF10, ktoré sú obohatené sekanými uhlíkovými vláknami (s obsahom až 10 % hmotnosti) na zvýšenie pevnosti a tuhosti. Rozpustný podporný materiál F123CR umožňuje vytvárať zložité konštrukcie, ktoré nemožno vyrobiť pomocou bežného obrábania alebo na iných 3D tlačiarňach.
Veľmi pevné diely
3D tlač extrémne tuhých a odolných dielov z materiálov s uhlíkovými vláknami
Spoľahlivá výroba
Bezkonkurenčná spoľahlivosť a opakovateľnosť 3D tlače
Kompozitné diely
Nahradenie kovových súčastí vysoko pevnými kompozitnými dielmi
Prípravky na mieru
Výroba nástrojov, upínacích prípravkov, čeľustí a najrôznejších súčastí
355 × 254 × 355 mm
Stavebný priestor (F370CR)
Plne vyhrievaná komora
Pre lepšiu adhéziu vrstiev
Rozpustné podpory
Pre komplexné diely
Kompozitné materiály
ABS, TPU, Nylon-CF, Diran a ďalšie
4 zásobníky na materiál
2 stavebné a 2 podpory (F370CR)
Moderné UI
Jednoduché intuitívne ovládanie
Odolné kompozitné diely

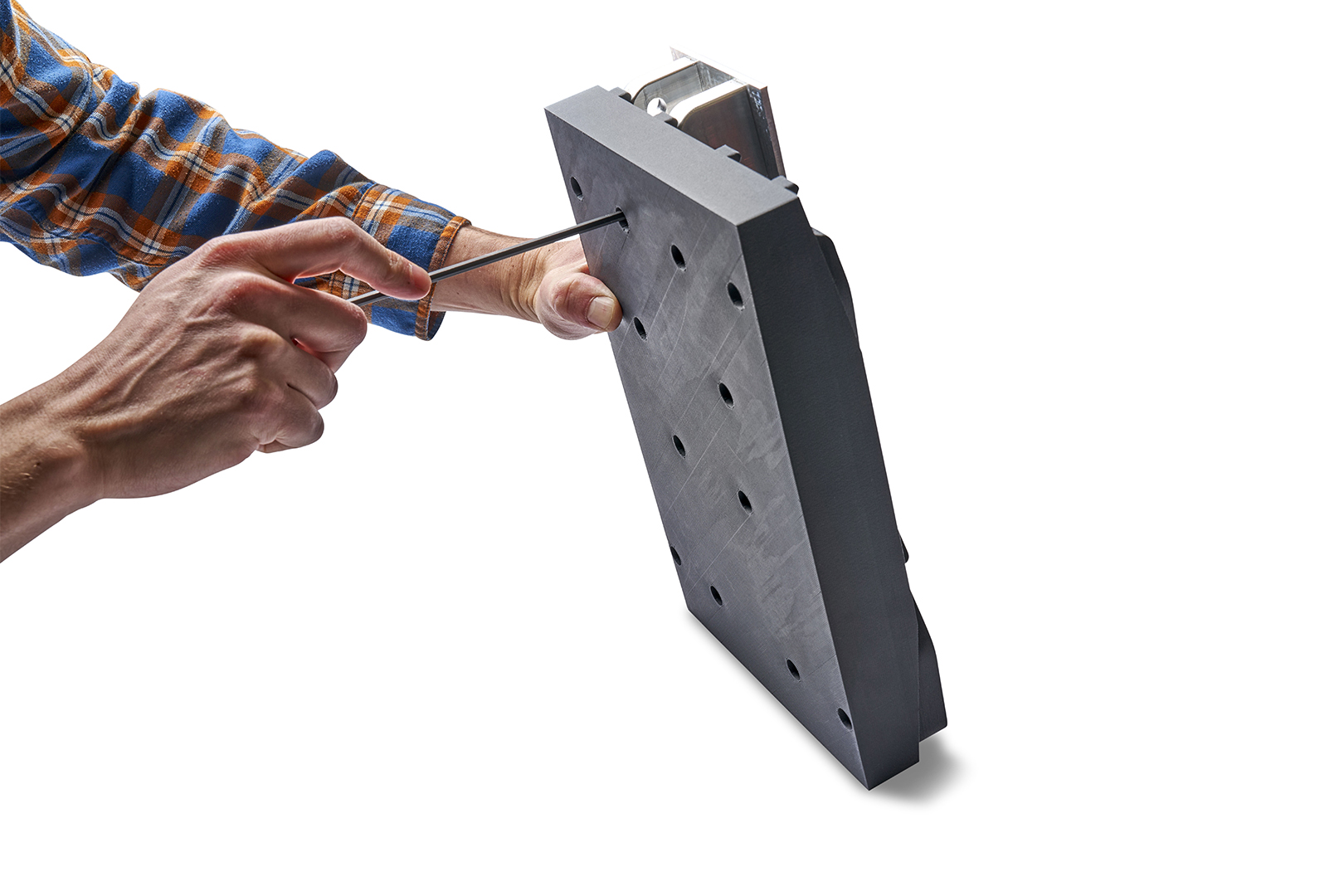

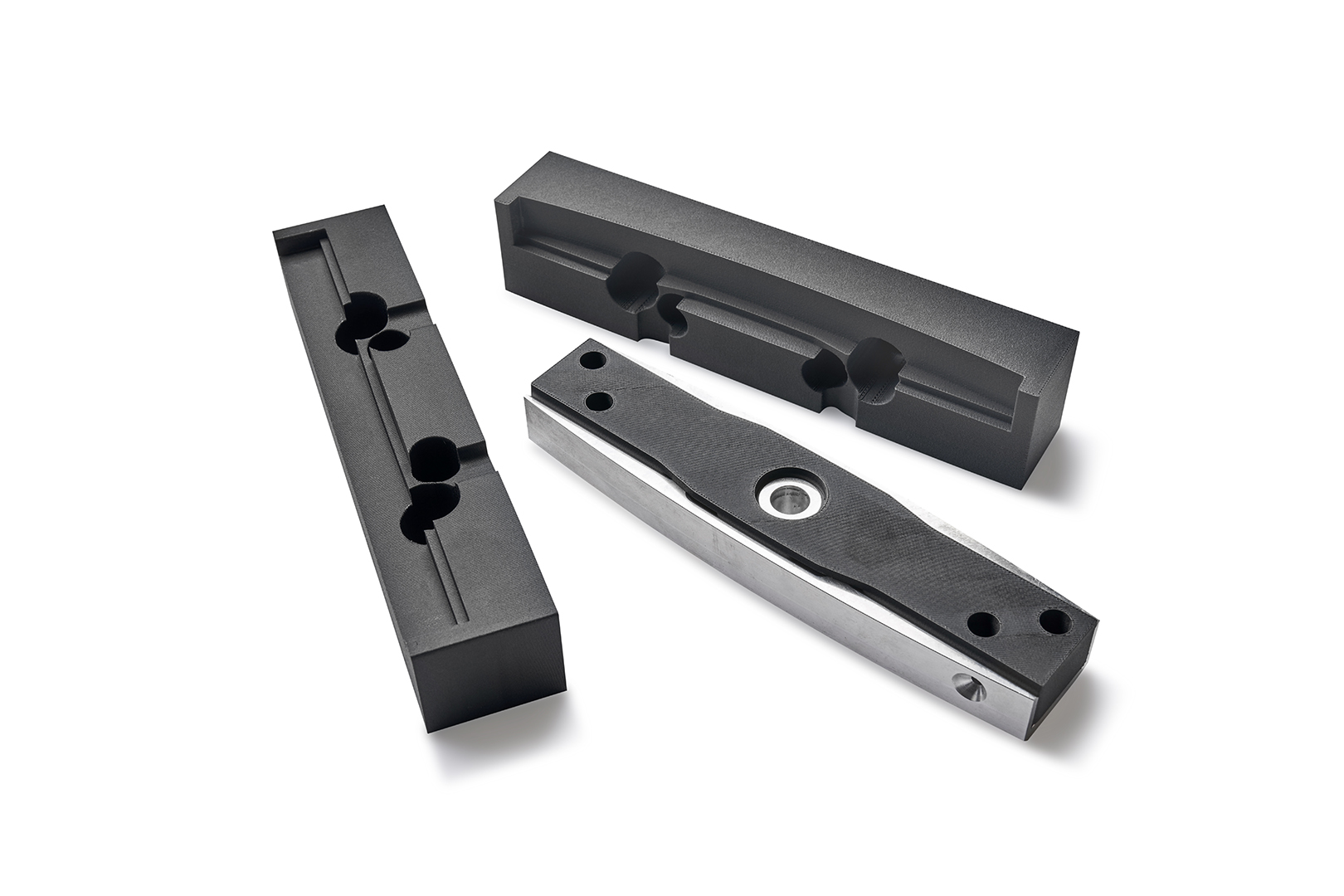

Využitím 3D tlače z kompozitov vyrobíte upínacie prípravky, mäkké čeľuste a najrôznejšie súčasti za zlomok času a nákladov v porovnaní s obrábaním kovového ekvivalentu. 3D tlačiarne F123CR dopĺňajú tradičné výrobné technológie a umožňujú výrobcom nahradiť kovové súčasti vysoko pevnými (3D tlačenými) kompozitnými dielmi. To všetko zvyšuje produktivitu výroby a zároveň eliminuje dodatočné náklady aj dobu realizácie outsourcingu.
Výber štyroch výšok vrstvy poskytuje flexibilitu kvality a rýchlosti tlače. Variabilná hustota dielu vám dáva slobodu vyrábať plné, pevné diely alebo upraviť výplň tak, aby ste znížili hmotnosť aj spotrebu materiálu.
Spoľahlivá aditívna výroba
3D tlačiarne pre tlač z kompozitných materiálov F123 CR sú postavené na rovnakej platforme ako osvedčený rad F123 s overenou 99% prevádzkyschopnosťou a 99% opakovateľnosťou rozmerov tlačených dielov.* Vyladenie materiálu – optimalizácia parametrov tlače na základe viac ako 220 meraní – zaisťuje stabilné výsledky pri všetkých výškach vrstvy, aj konzistentnú kvalitu tlače.
Na zaistenie dlhej životnosti pri tlači z abrazívnych materiálov využíva tlačiareň tvrdené komponenty a vylepšené tlačové hlavy. Utesnené zásobníky udržiavajú materiál v suchu, čo zaisťuje jeho stabilné mechanické vlastnosti. Vďaka tomu si vaše 3D tlačené diely udržiavajú stanovenú pevnosť. Vyhrievanie celej tlačovej komory zaisťuje lepšiu adhéziu vrstiev, ktorú iné 3D tlačiarne vyhrievajúce len tlačovú podložku, nikdy nemôžu dosiahnuť.
Tieto vylepšenia tak spoločne poskytujú bezkonkurenčnú spoľahlivosť systému aditívnej výroby a opakovateľnosť 3D tlače.
* Štúdia opakovateľnosti a spoľahlivosti Stratasys 2020 pre 3D tlačiarne F370 , Fortus 450mc a F900.
Priemyselná 3D tlač v praxi
Sú pre vás 3D tlačiarne Stratasys F123CR vhodným riešením?
3D TLAČ KOMPOZITNÝCH A VEĽKOOBJEMOVÝCH DIELOV
Tlačíte formy, náhradné diely pre roboty, modely na odlievanie alebo rôzne prípravky a úpinky? Je vaša 3D tlačiareň málo produktívna alebo ste limitovaní materiálmi? Chcete poradiť? Prihláste sa na náš webinár!
Špecifikácia 3D tlačiarne
ABS-CF10
ABS-CF10 kombinuje ABS s uhlíkovými vláknami pre aplikácie vyžadujúce vysokú pevnosť a tuhosť.
FDM® Nylon-CF10
Ak chcete dosiahnuť ešte väčšiu pevnosť, použite Nylon-CF10, ktorý je o 67 % pevnejší ao 190 % tuhší ako bežný nylonový materiál.
FDM®TPU 92A
Vytvárajte presné elastomérové prototypy a funkčné diely, ako sú flexibilné hadice a rúrky, pomocou materiálu FDM TPU 92A.
ABS-M30
Materiál ABS-M30 je pevnejší ako štandardný ABS; ideálny na modelovanie konceptov, funkčné prototypy, výrobné nástroje a diely na koncové použitie.
ASA
ASA ponúka univerzálne vlastnosti pre širokú škálu aplikácií, od výroby prototypov až po funkčné diely.
ABS-ESD7™
ABS-ESD7 kombinuje pevnosť a odolnosť ABS s elektrostatickými disipatívnymi (ESD) vlastnosťami.
PC-ABS™
Materiál pre 3D tlač PC-ABS je vysoko odolný konštrukčný termoplast ideálny pre prototypy, nástroje a malosériovú výrobu.
Diran™ 410MF07
Vďaka svojej húževnatosti a hladkým povrchom s nízkym trením je Diran ideálny pre výrobné nástroje.
Vlastnosti zariadenia
Dostupné materiály
F190CR: ABS-M30, ASA, FDM®TPU 92A, ABS-CF10, FDM® Nylon-CF10
F370CR: ABS-M30, ASA, FDM TPU 92A, ABS-CF10, FDM Nylon-CF10, ABS-ESD7™, PC-ABS™, Diran™ 410MF07
Stavebný priestor
F190CR: 305 × 254 × 305 mm
F370CR: 355 × 254 × 355 mm
Rozmery zariadenia
1626 × 864 × 711 mm
Hmotnosť
227 kg
Výška vrstvy
0,127 / 0,178 / 0,254 / 0,330 mm
Presnosť tlače
+/- 0,2 mm na celý diel alebo +/- 0,002 mm/mm
Zásobníky na materiál
F190CR: celkom 2 – 1 pre stavebný a 1 pre podporný
F370CR: celkom 4 – 2 pre stavebný a 2 pre podporný
Materiál podpory
F190CR: QSR – podporný plne rozpustiteľný materiál
F370CR: QSR – podporný plne rozpustiteľný materiál, SUP400B – odlamovací podporný materiál
Sieťová konektivita
Káblové: TCP/IP
Bezdrôtové: IEEE 802.11n, g alebo b
Prevádzkové parametre
Teplota a vlhkosť
Teplota vzduchu 15-30 ° C, relatívna vlhkosť 30-70% (bez kondenzácie)
Napájanie
100–132 V / 15 A VAC, 50–60 Hz
200–240 V / 7A, 50-60 Hz
Certifikácia
CE (smernica nízkeho napätia a EMC – Európskeho parlamentu a Rady 2014/35/EÚ), FCC, EAC, cTUVus, FCC, KC, RoHs, WEEE, Reach, RCM
GrabCAD Print
Zjednodušte si pracovný postup 3D tlače výkonným a intuitívnym softvérom.
Vďaka softvéru GrabCAD Print sú 3D tlačiarne Stratasys jednoducho ovládané a celý proces 3D tlače je tak jednoduchý a prehľadný. tlačovou plochou aj náhľad rezu, takže môžete vykonať potrebné úpravy ešte pred tlačou.
3D tlač môžete spustiť priamo z obľúbeného, profesionálneho formátu CAD, čím je možné predísť časovým stratám a komplikáciám spojených s prevodom STL súborov.
