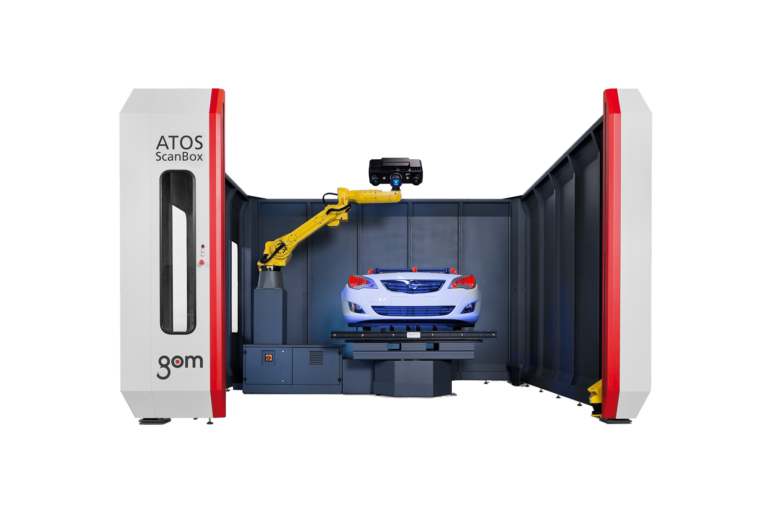

ATOS ScanBox Series 6
3D MERANIE DIELOV DO VEĽKOSTI 3 000 MM
ATOS ScanBox disponuje širokým vstupným priestorom (3,1 m) zaisťujúcim prístup napr. žeriavu, vysokozdvižného vozíka alebo paletového vozíka. Tento model je teda ideálny a vysoko efektívny pre použitie v sériovej výrobe a jej automatizácii.
PREČO SI ZAOBSTARAŤ ATOS SCANBOX SERIES 6?
- Paletový systém: Diely na meranie je možné nachystať na výmenných paletách mimo ATOS ScanBox
- Vstup do zariadenia ATOS ScanBox má šírku 3,1 metra
- Pri spustenom 3D meraní sa bezpečnosť stráži svetelnými závorami v kombinácii s podlahovým skenerom
- Na rotačný stôl môže byť umiestnený diel s hmotnosťou až 2 000 kg
- U meraného dielu prebieha inšpekcia pomocou celoplošnej farebnej mapy odchýlok
ATOS SCANBOX 6130 JE VHODNÝ NA MERANIE:
ZISŤOVANIE KVALITY VÝROBY JEDNOTLIVÝCH DIELOV AUTOMOBILU
PRI OPTIMALIZÁCII VSTREKOVACEJ FORMY ČI LISOVACIEHO NÁSTROJA
VEĽKÝCH A ŤAŽKÝCH DIELOV, AKO SÚ ODLIATKY ČI VÝKOVKY
AUTOMATIZOVANÉ 3D MERANIE
ATOS ScanBox 6130 od spoločnosti GOM sa najčastejšie používa na kontrolu kvality pri výrobe, napr. pri kontrole zostáv alebo častí interiéru. Využíva sa aj pri vývoji a skúškach nástrojov alebo na meranie extrémne veľkých a ťažkých častí ako sú odliatky alebo nástroje.
Trendom súčasnosti je čo najrýchlejšie a čo najkompletnejšie skontrolovať čo najviac vyrobených dielov. Len tak možno včas zasiahnuť do výrobného procesu a zabrániť zmätkovitosti.
ATOS 5 a 5XATOS 5 a 5X sú dva nové vysokorýchlostné skenery z rodiny produktov ATOS určené pre najnáročnejšie metrologické aplikácie z automobilového a leteckého priemyslu. Tieto priemyselné 3D skenery vynikajú svojou rýchlosťou aj presnosťou merania. |
 |
ATOS CapsuleATOS Capsule je 3D optický skener na presné celoplošné meranie geometrie dielu. Je založený na princípe projekcie pruhov svetla na skenovaný objekt. |
 |
| ATOS ScanBox 6130 | |
|---|---|
| Rozmery | 4 250 × 4 250 × 2 700 mm³ |
| Napájanie | 200 – 500 V (3 fázové, 16 A) |
| Max. veľkosť meraného dielu | Ø 3 000 mm |
| Max. hmotnosť meraného dielu | 2 000 kg |
| Vstup | Bezpečnostná svetelná závora |
| Šírka vstupu | 3 100 mm |
| Pripevnenie k podlahe | Vyžaduje sa |
| Manipulácia s meraným dielom | Manuálne, paletový vozík, žeriav, vysokozdvižný vozík |
Softvér ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuálna meracia miestnosť je softvérovým centrom pre plánovanie a riadenie merania pre všetky prvky meracích buniek ATOS. Ponúka funkčnú reprezentáciu reálneho prostredia merania vo virtuálnej simulácii. Vďaka VMR môže užívateľ pracovať so systémom bez nutnosti znalosti programovania robotov. Všetky pohyby robota sú simulované a pred vykonaním v skutočnom prostredí skontrolované z hľadiska bezpečnosti.
