Prípadová štúdia
Zrekonštruovali sme zlomenú vložku formy na vstrekovanie plastov pre Nástrojáreň Vinkler
Reverzné inžinierstvo ako spoľahlivý nástroj na rekonštrukciu poškodených dielov
Oslovila nás spoločnosť Nástrojáreň Vinkler so žiadosťou o rekonštrukciu CAD modelu zlomenej vložky formy na vstrekovanie plastov. Nástrojáreň Vinkler je rodinná firma sídliaca v Hlinsku, ktorá vznikla v roku 2013 a nadväzuje na tradíciu nástrojárne ETA Hlinsko. Program spoločnosti sa zameriava na rôzne odvetvia priemyslu, či už ide o automobilový, zdravotnícky alebo elektrotechnický priemysel. Oblasťou jej výroby sú predovšetkým strižné nástroje a formy na vstrekovanie plastov. A práve jednu súčasť takejto formy sme rekonštruovali.
Pri rekonštrukcii bolo dôležité, aby výsledný diel čo najpresnejšie zodpovedal tomu pôvodnému. Po dohodnutí všetkých technických parametrov prebiehala optická digitalizácia pomocou 3D skenera a následne potom vytvorenie CAD modelu v softvéri TEBIS pre Reverzné inžinierstvo.
Po dohodnutí všetkých technických parametrov prebiehala optická digitalizácia pomocou 3D skenera a následne potom vytvorenie CAD modelu v softvéri TEBIS pre Reverzné inžinierstvo.
Optické meranie aj tých najmenších detailov

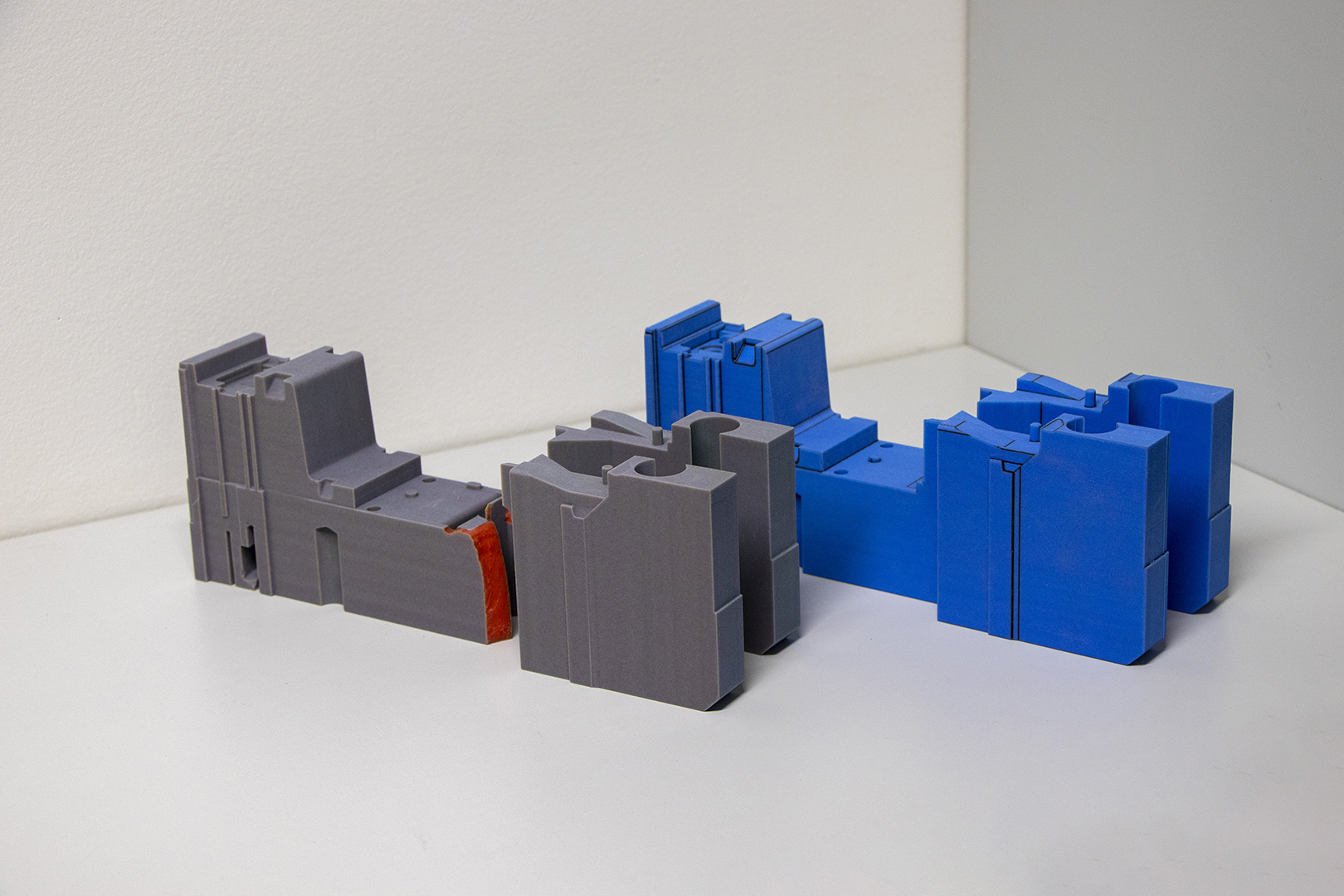

Na naskenovanie vložky sme použili spoľahlivý a presný skener ATOS Q, ktorý disponuje precíznou optoelektronikou s dostatočným rozlíšením na zachytenie aj tých najmenších detailov. Všetky tri časti rozlomenej vložky sme skenovali samostatne a získali tak dáta potrebné na vytvorenie opraveného CAD modelu. Výstupom skenovania bola trojuholníková sieť vo formáte STL.
Trojuholníkovú sieť sme následne spracovávali v softvéri TEBIS pre Reverzné inžinierstvo, kde vzniká CAD model. Vďaka presným údajom nielen o celej vložke, ale aj o detailoch zlomu, sme mohli model zrekonštruovať tak, že odchýlky skenu od CAD modelu boli úplne minimálne. Výsledok tak dokonale kopíroval pôvodný diel a presne zodpovedal potrebám zákazníka.
