3D tlač vrtule z karbónu pre tím TU BRNO RACING

S tímom TU BRNO RACING pri VUT v Brne spolupracujeme už od stavby študentskej formule s názvom Dragon 2. Študentom poskytujeme technickú podporu, aj využitie našich špičkových technológií. Na príprave posledných dvoch vozidiel, Dragon X a Dragon ED1, sme s tímom budúcich strojárov začali pracovať už na jar roku 2020. Prípravy však skomplikovala existujúca koronavírusová situácia. Študenti sa ale nevzdali a do dokončenia vozidiel dali všetko.

CAD/CAM softvér Tebis a FDM technológia 3D tlače

Ako každý rok sme pomohli v konštrukčnej a dokončovacej fáze stavby vozidla. Tentoraz sme sa podieľali najmä na testovaní materiálov pre prototyp vrtule ventilátora, ktorý je v prípade formule dôležitý pre chladenie motora. Ventilátor je umiestnený za chladičom na sahare, ktorá utesňuje celý chladič a zabraňuje prisávaniu vzduchu mimo neho. Postupne sme vyrobili niekoľko prototypov tejto špeciálnej vrtule na testovanie.

Model vrtule musel byť upravený, aby boli dáta optimalizované pre 3D tlač. Toho sa ujal náš špecialista, ktorý v špičkovom CAD/CAM softvéri Tebis vytvoril najmä zaoblenie prechodov jednotlivých lopatiek a stredu vrtule, čím vytvoril ich lepšie prepojenie.

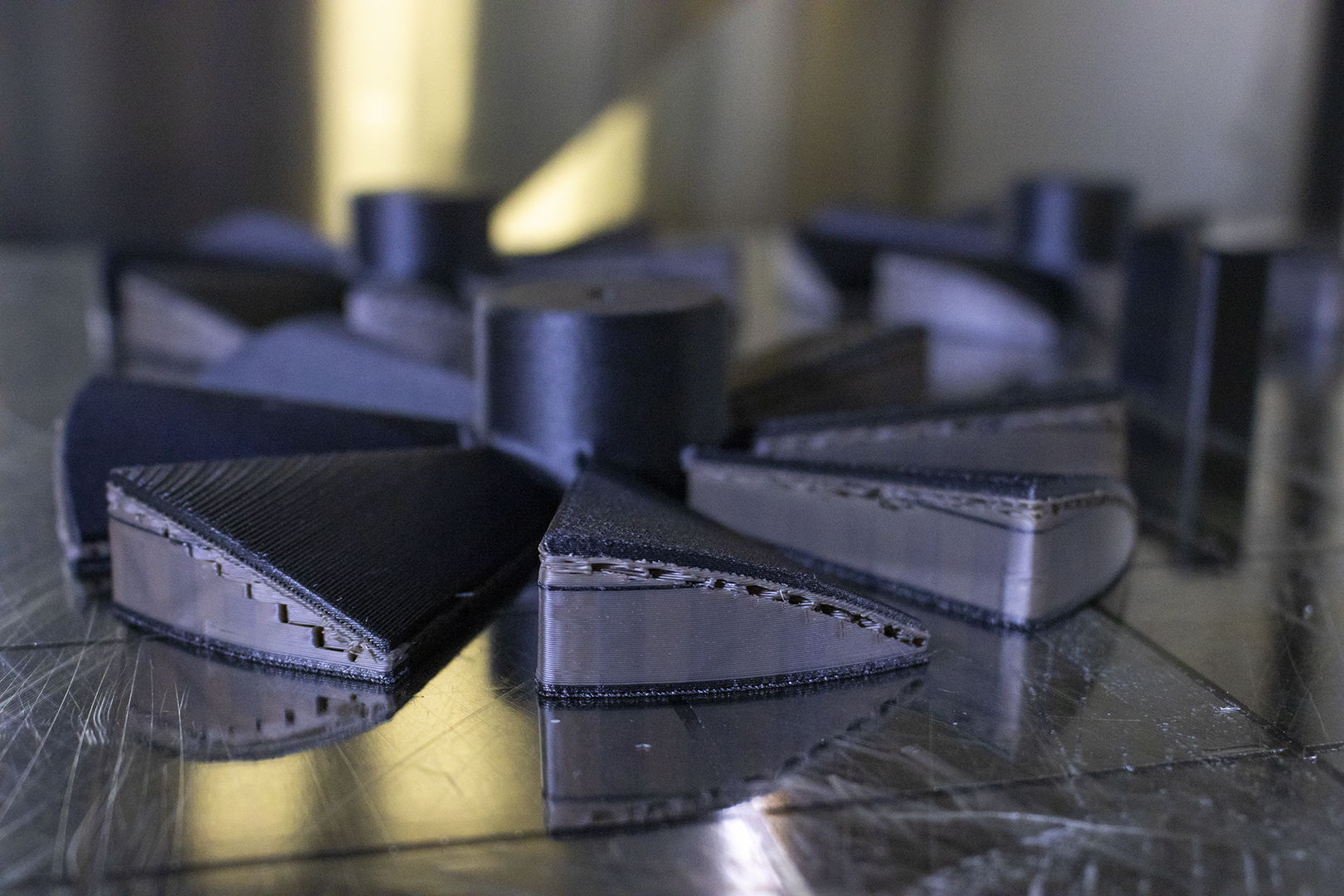

Počas šiestich mesiacov sme postupne vytlačili niekoľko sád prototypov z rôznych FDM materiálov – od ASA cez Diran, až po najpevnejší „karbón“ – Nylon 12CF, pri ktorom sme nakoniec zostali. V priebehu testovania bola ešte zosilnená odtoková hrana, ktorá sa u predchádzajúcich vytlačených modelov ukázala ako nedostatočná. Vytlačený finálny model z karbónu je teraz použitý ako koncový diel a je umiestnený priamo vo formule.

Vrtuľu ventilátora chladiča sme vytlačili na profesionálnej 3D tlačiarni Stratasys F900, ktorá umožňuje rozmerovo reprodukovateľnú tlač modelu bez vnútorného pnutia. Materiál Nylon 12CF ako jediný obstál pri požadovanom zaťažení ventilátora a bol pre svoju vysokú pevnosť a odolnosť najvhodnejším variantom.

Sme radi, že sa na spolupráci s TU BRNO RACING môžeme podieľať aj naďalej a veríme, že tohtoročná pretekárska sezóna bude lepšia ako v roku 2020.
