Rychlejší dokončování a předdokončování pomocí Frézy s kruhovými segmenty
Hladké povrchy s velkými rozestupy mezi drahami
U fréz s kruhovými segmenty – známé také jako soudečkové frézy – jsou poloměry v řezných oblastech výrazně větší než u běžných kulových fréz. Jsou to moderní vysoce výkonné nástroje pro vysoce efektivní předdokončování a dokončování rovinných a volných ploch. Pomocí výrazně větších vzdáleností mezi drahami je dosaženo stejné drsnosti povrchu na součásti , což výrazně zkracuje dobu obrábění při dosažení vynikající kvality povrchu.

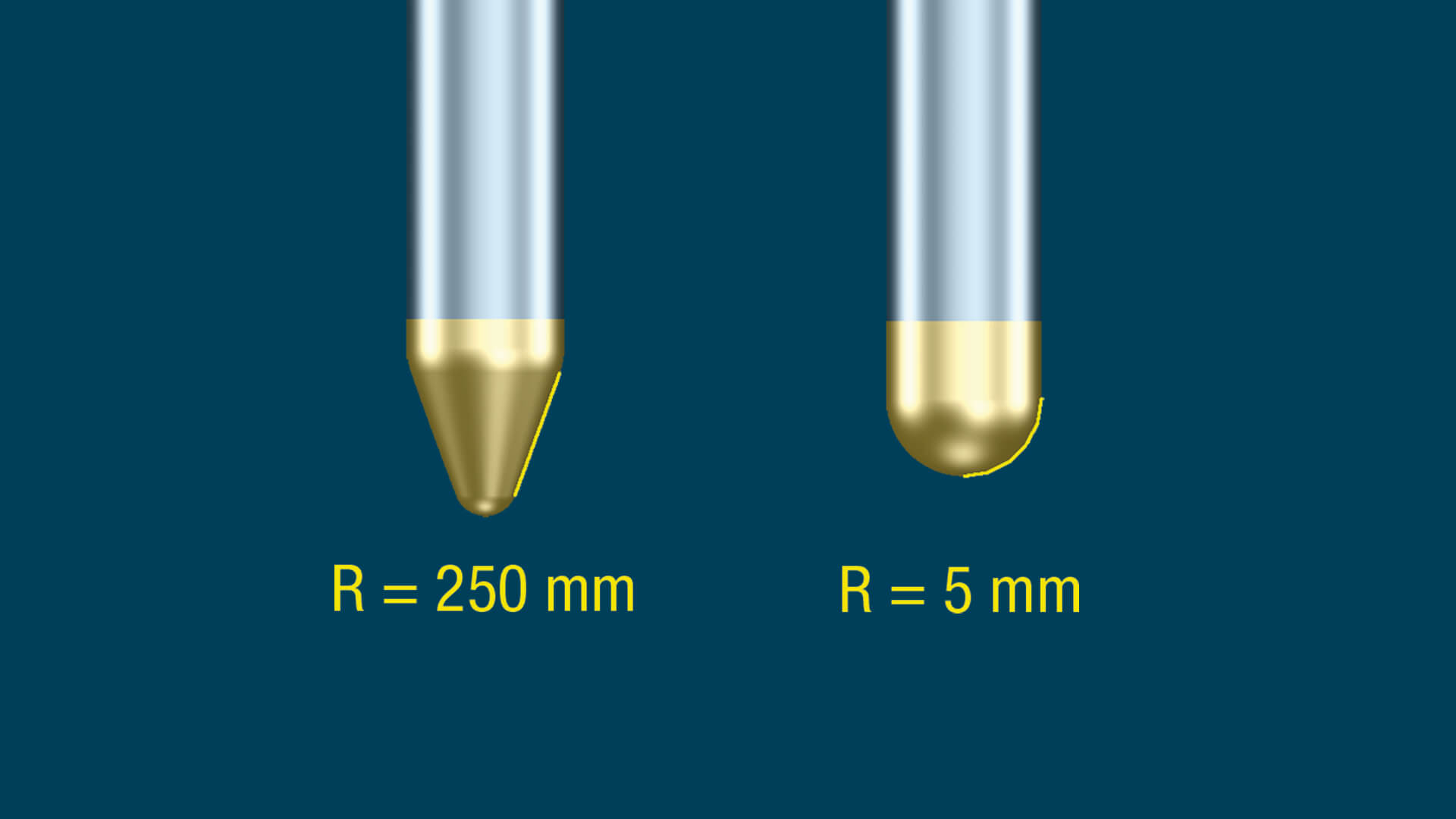

V tomto příkladu mají frézy s kruhovými segmenty a kulové frézy stejný průměr 10 milimetrů. Fréza s kruhovými segmenty má však poloměr v oblasti řezu 250 mm, zatímco kulová fréza má poloměr pouze 5 mm.
Porovnání obrábění frézami s kruhovými segmenty a kulovými frézami.
Efektivní
Úspora času více než 80 procent
Univerzální
Tebis podporuje všechny typy fréz s kruhovými segmenty
Komplexní
Vhodné pro 3osé obrábění s naklápěním a 5osé souvislé obrábění
Tebis je vhodný pro všechny typy fréz s kruhovými segmenty
Která fréza s kruhovými segmenty je nejvhodnější pro dokončování zcela závisí na konkrétní výrobní úloze. Významná výhoda software Tebis: Můžete přímo importovat většinu nástrojů výrobců s odpovídajícími obrysy. A prostřednictvím parametrů nebo křivek můžete snadno a rychle vytvářet všechny geometrie nástrojů a reprezentovat je v knihovně nástrojů v poměru 1:1 . Zůstanete tak zcela flexibilní.
Rádiusy pro frézy kruhových segmentů s kuželovou, oválnou, válcovou a čočkovitou geometrií
Vytvořte geometrie nástroje s parametry a určete optimální kontaktní bod
Praktický příklad pro různé výrobní situace
Optimální pro 3osé a 5osé obrábění
Frézy s kruhovými segmenty jsou vhodné jak pro 3 osé obrábění s naklápěním , tak i pro 5 osé souvislé obrábění. Při 5osém obrábění získáte od Tebisu dvojnásobnou výhodu rychlosti : Bez další konstrukční zátěže můžete jednoduchým kliknutím myši vybrat více ploch a obrábět je vysoce výkonnými frézami s kruhovými segmenty.

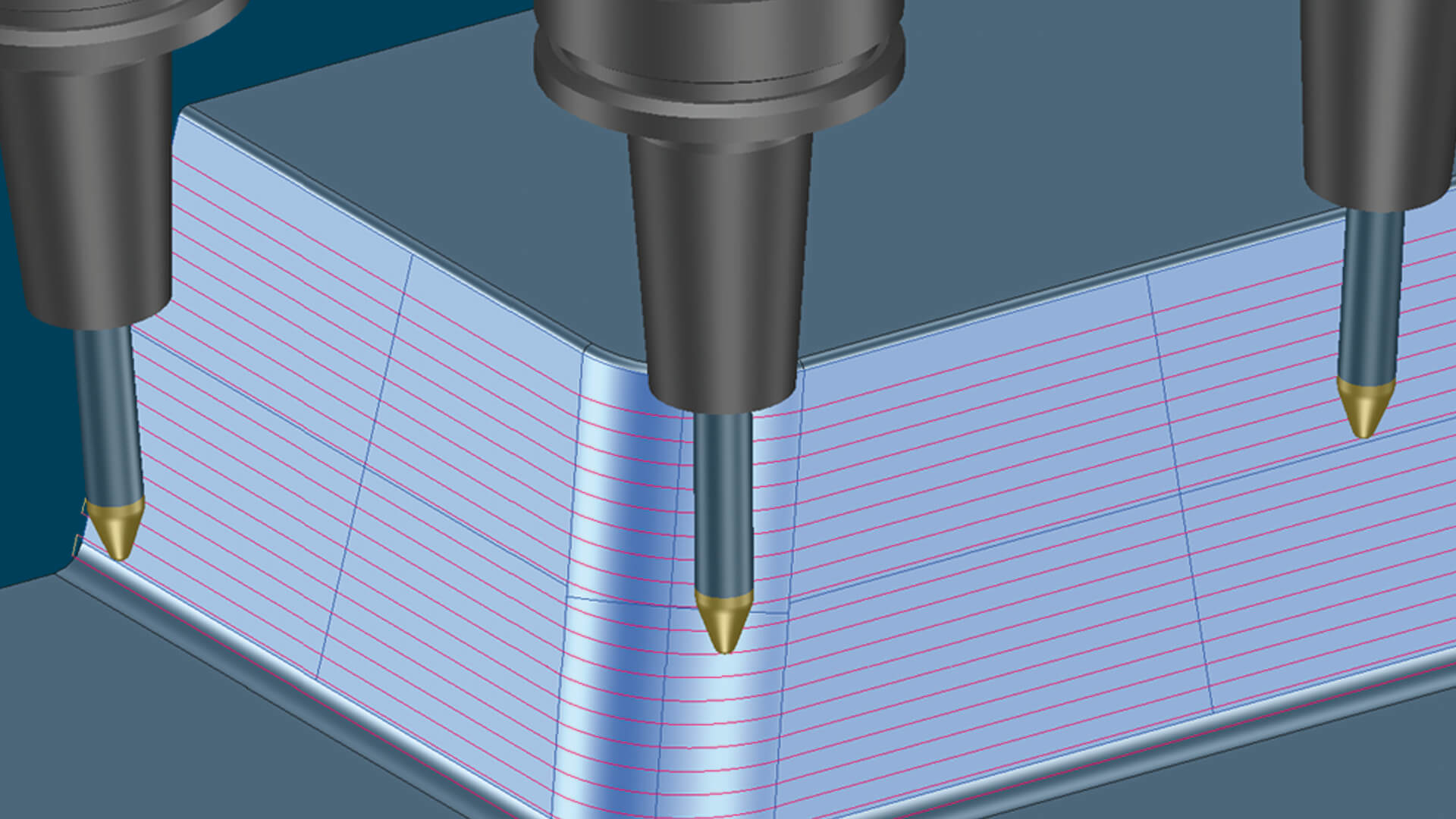

3osé obrábění s naklápěním fréz s kruhovými segmenty
Boční frézování pomocí fréz s kruhovými segmenty

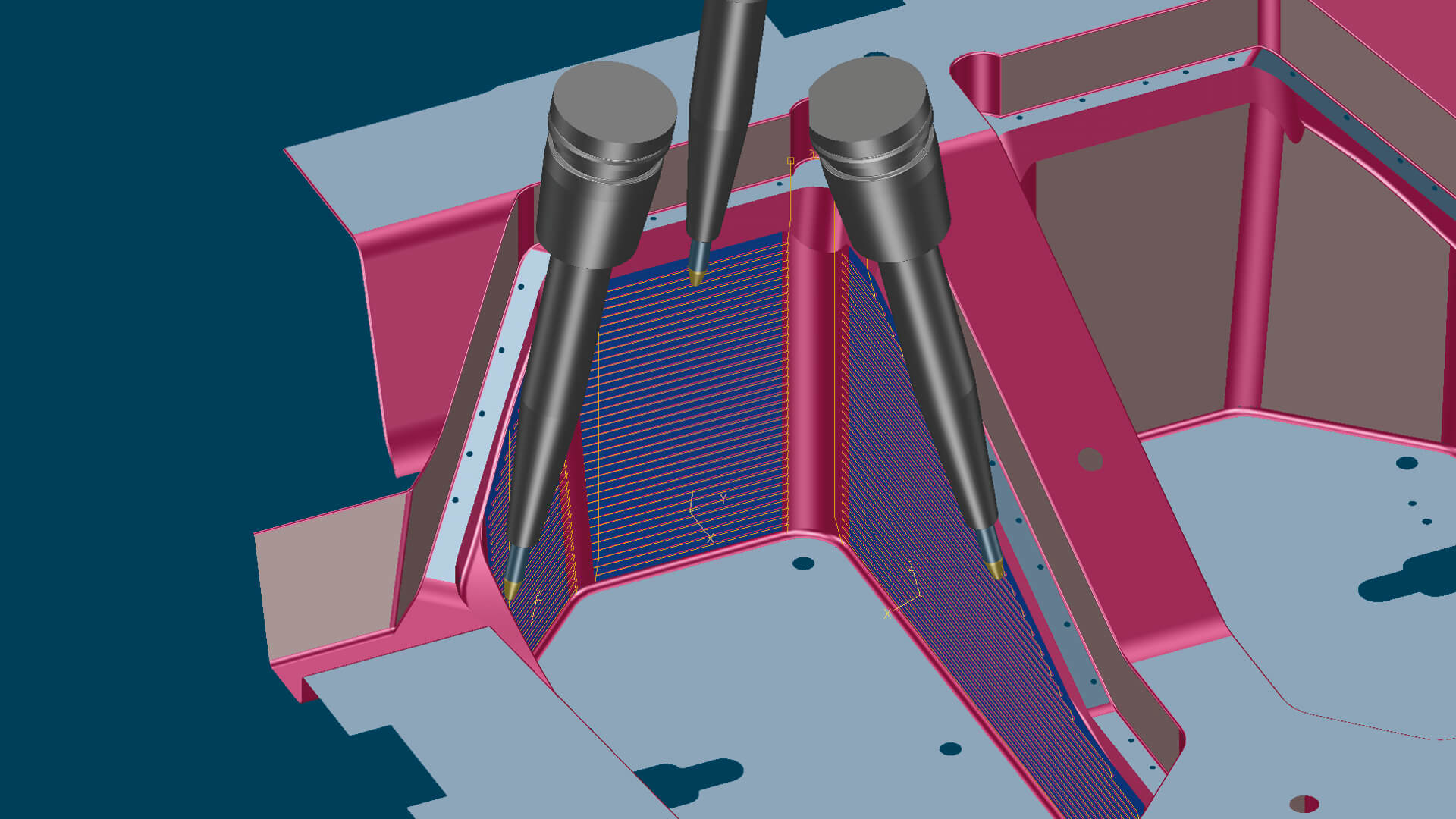

5osé simultánní obrábění s frézami kruhových segmentů
Automatické určení optimálního směru náklonu ve víceosých strategiích předcházení kolizím
