Zeiss Metrotom 6 Scout

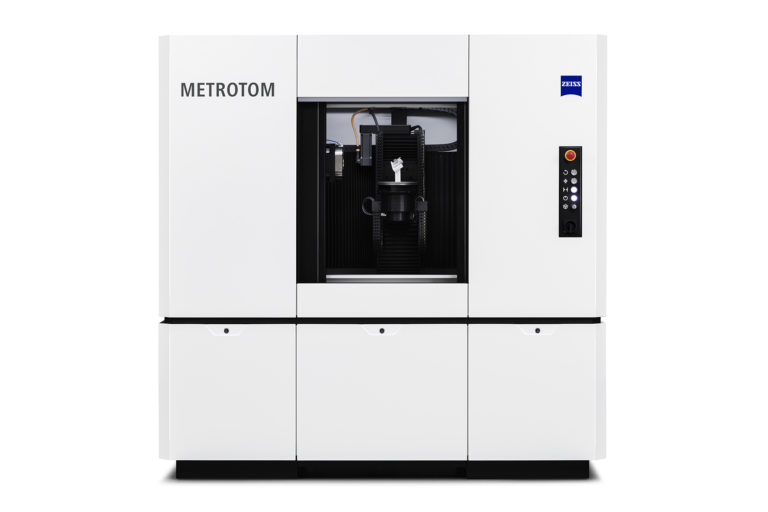

ZEISS METROTOM 6 Scout digitalizuje zložité diely, vrátane interných geometrií, a to v najmenších detailoch. Získate kompletný 3D obraz pre GD&T analýzy alebo porovnanie nominálnych a skutočných hodnôt. Metrologický CT systém vyniká najmä v digitalizácii malých plastových dielov.
Tento Metrotom 6 Scout umožňuje celkovú rozmerovú analýzu tvarovo zložitých dielov na základe skenovania celého objemu týchto dielov (telies). Všetky plochy, dokonca aj vnútorné štruktúry, môžu byť napríklad použité na analýzu tvaru a rozmerov alebo pre porovnanie nominálnych hodnôt.
Namerané CT výsledky vo vysokom rozlíšení
Pri digitalizácii dielu dosahuje ZEISS METROTOM 6 Scout (GOM CT) vynikajúcu ostrosť detailov: Na jednej strane vďaka tomu, že na získavanie údajov merania používa 3k röntgenový detektor s vysokým rozlíšením, a na druhej strane, pretože každý diel je meraný v najlepšej možnej polohe pre meranie, a tak vždy v najvyššom možnom rozlíšení.
Automatické polohovanie objektu
Päťosá kinematika s integrovaným stredovým stolom vám pomáha diel v meranom objeme optimálne umiestniť. Diel jednoducho umiestnite do meracieho priestoru stroja – zvyšok práce odvedie softvér.
GOM Volume Inspect
Pomocou nástroja GOM Volume Inspect môžete nahliadnuť do svojho dielu a analyzovať geometriu, medzery alebo vnútorné štruktúry a situácie zostáv.
So softvérom GOM Volume Inspect môžete tiež načítať objemové dáta ľubovoľného počtu dielov do jedného projektu, vykonať porovnanie s CAD dátami a následne analýzu stability výroby. Softvér vám intuitívne ponúka všetky dostupné funkcie analýz a vád jediným kliknutím myši. Získate interaktívne 3D náhľady s informáciami, ktoré vás zaujímajú. Všetky tieto výsledky jednoducho zobrazíte v meracom protokole, ktorý sa automaticky aktualizuje, keď sú k dispozícii nové dáta.
Výhody
- Veľmi vysoké rozlíšenie vďaka 3k röntgenovému detektoru
(3008 × 2512 pixelov) - Vysoká presnosť vďaka matematickému modelovaniu v meracom priestore
- Automatické polohovanie objektu prostredníctvom 5-osej kinematiky a živému náhľadu v softvéri
- Všetko v jednom softvéri pre nemenné a rýchle vykonávanie práce
Porovnanie 2K a 3K röntgenových skenov
| ZEISS METROTOM 6 Scout | |
|---|---|
| Napätie a výkon | 225 kV |
| Merací objem | 240 × 400 mm |
| Rozlíšenie detektora | 3 008 × 2 514 px |
| Rozmery | 2 200 × 2 210 × 1 230 mm |
| Hmotnosť | 4 800 kg |
| Zeiss Metrotom 1 | Zeiss Metrotom 800 (130 kV) | Zeiss Metrotom 6 Scout | Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR | Zeiss Metrotom 1500 | |
|---|---|---|---|---|---|---|
| Veľkosť dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Presnosť | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Rýchlosť | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Rozlíšenie | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Hmotnosť dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Pôdorys | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Hustota dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |

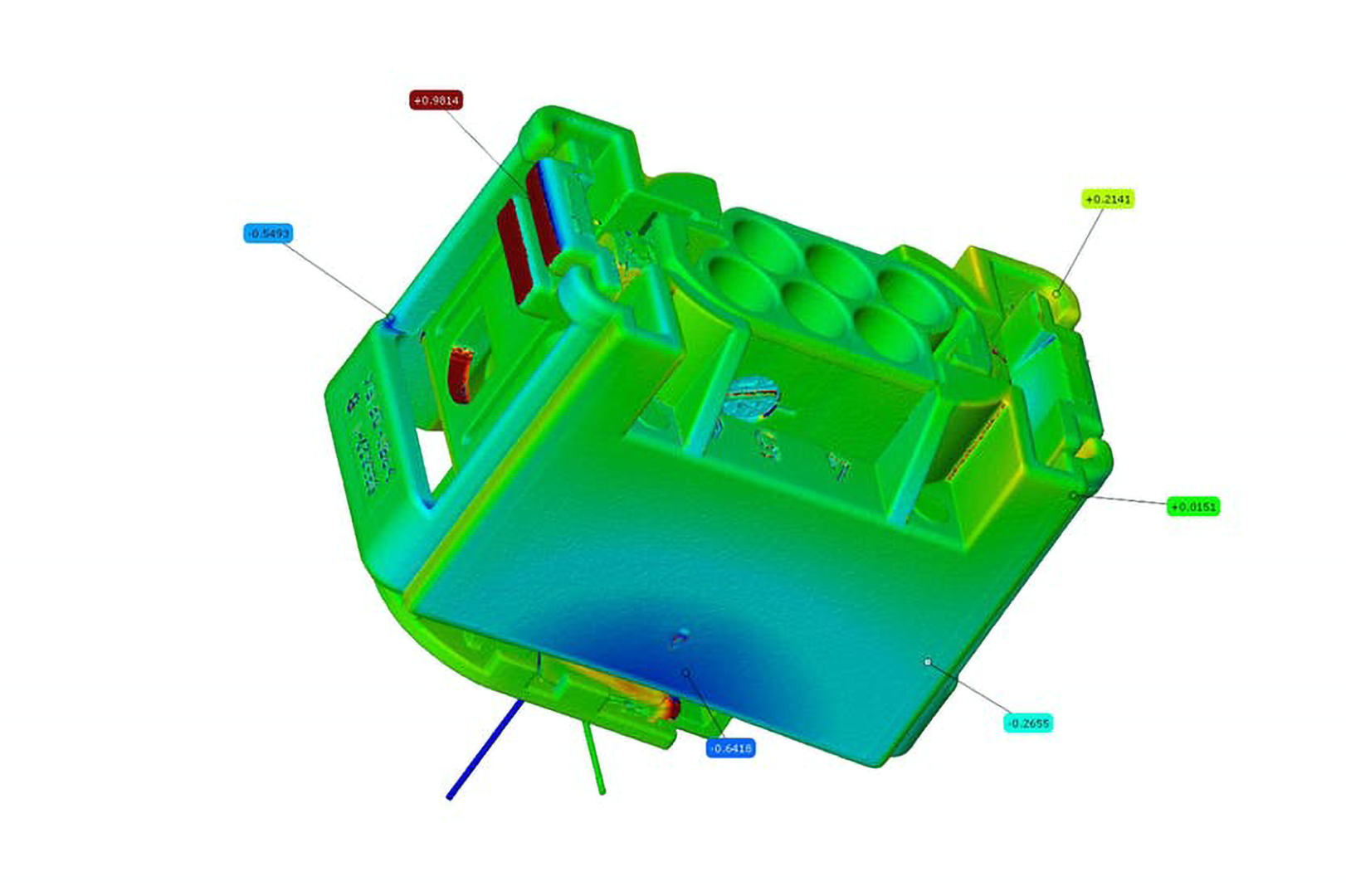

Objemové 3D modely z počítačových tomografov poskytujú komplexné údaje o vnútorných a vonkajších charakteristikách dielu. Pomocou softvéru GOM Inspect môžete jednoducho importovať objemové dáta vo všetkých bežných formátoch, ako sú *.vgi, *.vgl, *.pcr, *.exv, *.rek, atď., do zavedeného softvérového formátu a kontrolovať povrchy ako oyčajne.
Objemové dáta môžete do softvéru jednoducho pretiahnuť. Pracovný proces je tak výrazne rýchlejší a jednoduchší vďaka automatickej konverzii voxelových CT dát na objemové dáta (STL mesh). Môžu byť vyhodnotené jedno- aj viacmateriálové diely alebo viacero dielov. Rôzne materiály dielu sa potom zobrazia ako samostatné povrchové siete.

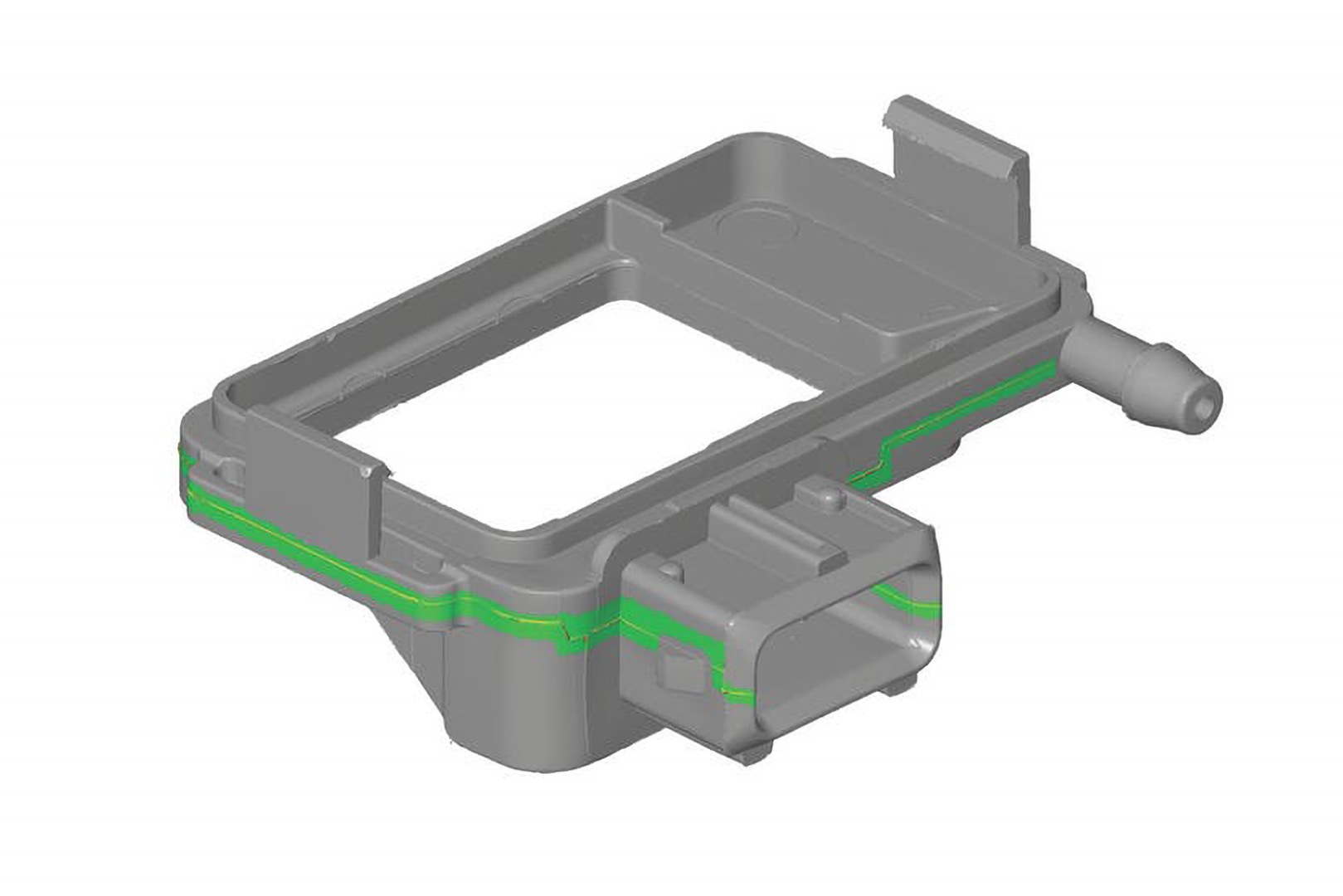

Softvér GOM Inspect rozlišuje medzi rôznymi materiálmi skenovaného objektu, aby vygeneroval povrch pre každý jednotlivý materiál. Okrem toho môže byť polygonizačná oblasť obmedzená, čo znižuje import do relevantných čiastkových oblastí celkového objemu. Všetky plochy, dokonca aj vnútorné štruktúry, je možné použiť na analýzu tvarov a rozmerov alebo pre nominálne / skutočné porovnanie.
