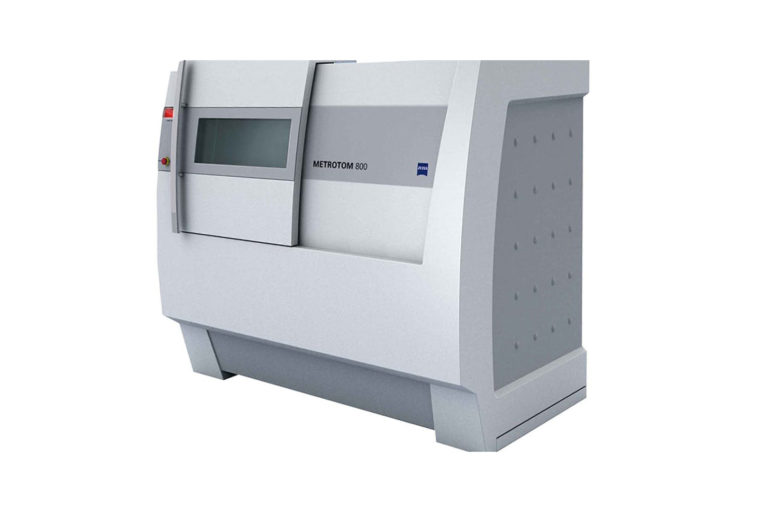

Zeiss Metrotom 800 (130 kV)
Spoločnosť MCAE Systems novo ponúka priemyselné systémy pre výpočtovú tomografiu (tzv. počítačovú tomografiu) od spoločnosti ZEISS. Produktový rad ZEISS METROTOM ponúka spoľahlivú CT technológiu pre oblasť kontroly kvality už dvanásť rokov a poskytuje najlepší dôkaz, že pokročilá a spoľahlivá röntgenová technológia už nie je iba víziou budúcnosti.
Meranie a kontrola celých dielov
ZEISS METROTOM 800 je priemyselný systém pre výpočtovú tomografiu určený na meranie a vyhodnotenie kompletných dielov z plastu alebo ľahkých kovov. S tradičnou meracou technológiou je možné kontrolovať skryté štruktúry až po časovo a cenovo náročnej deštrukcii dielu vrstvu po vrstve. ZEISS METROTOM 800 je primárne určený na rýchle skenovanie a diely s vyššou hustotou.
Jednoduché a presné meranie mnohých charakteristik
S počítačovým tomografickým systémom ZEISS METROTOM je naskenovaných mnoho charakteristík dielu naraz. Výsledné merania sú presné a spätne dohľadateľné. Na rozdiel od metód kontaktného merania je ZEISS METROTOM výrazne rýchlejší pri snímaní väčšieho množstva meracích bodov.
| Zeiss Metrotom 800 (130 kV) | |
|---|---|
| Napätie a výkon | 130 kV 39 W |
| Typ | Uzavretý tubus pre mikroostrenie |
| Merací objem | 300 × 360 mm |
| Rozlíšenie detektora | 1536 × 1920 px |
| Materiál krytu | Polymerbetón |
| Rozmery | 2 190 × 1 960 × 1 310 mm |
| Váha | 5 700 kg |
| Zeiss Metrotom 1 | Zeiss Metrotom 800 (130 kV) | Zeiss Metrotom 6 Scout | Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR | Zeiss Metrotom 1500 | |
|---|---|---|---|---|---|---|
| Veľkosť dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Presnosť | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Rýchlosť | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Rozlíšenie | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Hmotnosť dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Pôdorys | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Hustota dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Objemové 3D modely z počítačových tomografov poskytujú komplexné údaje o vnútorných a vonkajších charakteristikách dielu. Pomocou softvéru GOM Inspect môžete ľahko importovať objemové dáta vo všetkých bežných formátoch, ako sú *.vgi, *.vgl, *.pcr, *.exv, *.rek atď., do zavedeného softvérového formátu a kontrolovať povrchy ako obvykle.
Objemové dáta môžete do softvéru ľahko pretiahnuť. Pracovný proces je tak výrazne rýchlejší a jednoduchší vďaka automatickej konverzii voxelových CT dát na objemové dáta (STL mesh). Môžu byť vyhodnotené jedno- i viacmateriálové diely alebo viac dielov. Rôzne materiály dielu sa potom zobrazia ako samostatné povrchové siete.
Softvér GOM Inspect rozlišuje medzi rôznymi materiálmi skenovaného objektu, aby vygeneroval povrch pre každý jednotlivý materiál. Okrem toho môže byť polygonizačná oblasť obmedzená, čo znižuje import do relevantných čiastkových oblastí celkového objemu. Všetky plochy, dokonca aj vnútorné štruktúry, je možné použiť na analýzu tvarov a rozmerov alebo na nominálne/skutočné porovnanie.
