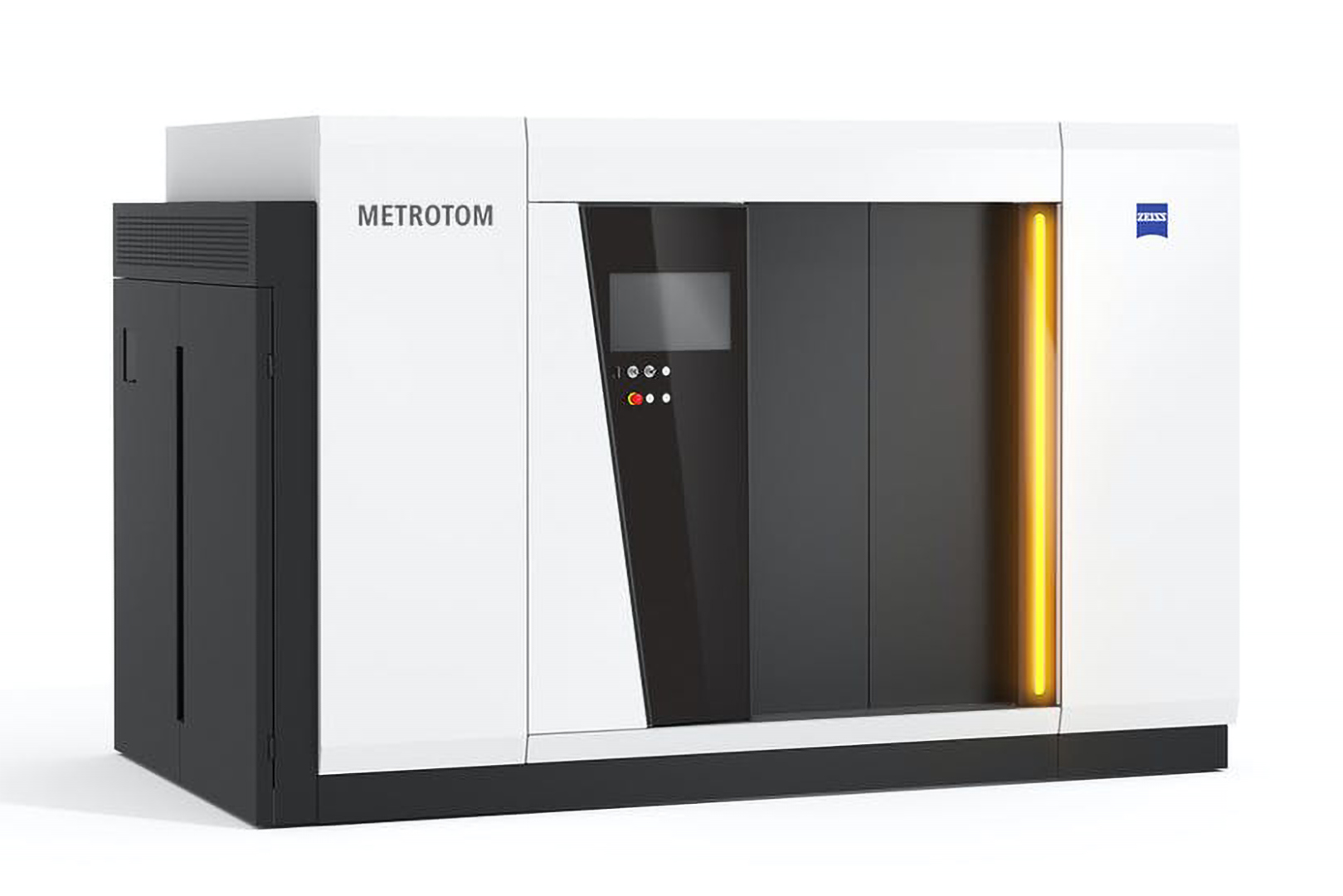

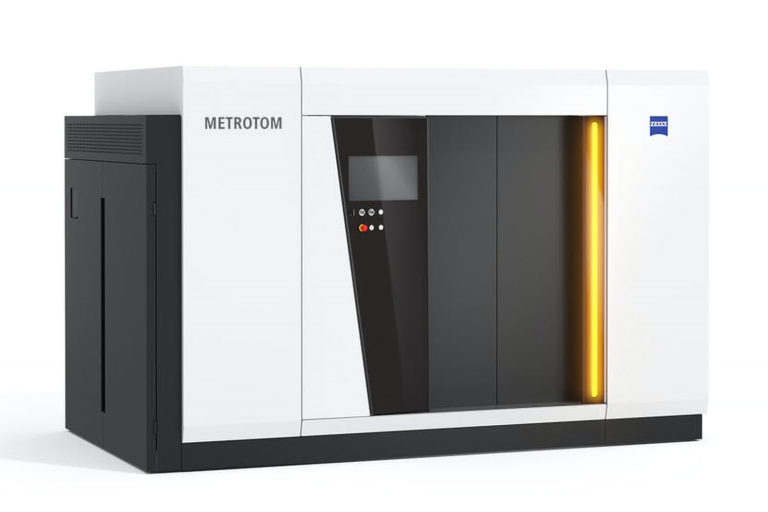

Zeiss Metrotom 800 a 800 HR
METROTOM 800 a 800 HR (225kV a 225kV HR) je prispôsobený požiadavkám na diely vytvorené priemyselným vstrekovaním plastov. Spĺňa požiadavky pre potreby stredne veľkých spoločností v odvetví plastov, kompozitných materiálov a keramických dielov. Vyznačuje sa tiež atraktívnym pomerom cena/výkon.
METROTOM 800 je ideálny na meranie dielov vytvorených priemyselným vstrekovaním plastov. Spĺňa požiadavky pre potreby stredne veľkých spoločností v odvetví plastov, kompozitných materiálov a keramických dielov. Vyznačuje sa tiež atraktívnym pomerom cena/výkon.
Pri vývoji systému METROTOM 800 boli rozhodujúce minimálne náklady na údržbu a maximálna dostupnosť. Toto sa dosahuje použitím bezúdržbového zdroja žiariča (rentgenky) v röntgenovej mikroskopii. Extrémne malé ohniskové body umožňujú premietanie obrazu ostrého ako britva na detektor ako základ pre vysokú presnosť merania. METROTOM 800 poskytuje takmer tri milióny pixelov pre veľmi vysoké rozlíšenie detailov.
ZEISS METROTOM 800 225Kv je primárne určený na rýchle skenovanie dielov s vyššou hustotou voxelov.
| Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR (225 kV) | |
|---|---|---|
| Napätie a výkon | 225 kv 500 W | |
| Typ | Otvorená röntgenová technológia | |
| Merací objem | 300 × 390 mm | 300 × 360 mm |
| Rozlíšenie detektora | 1024 × 1024 px | 1536 × 1920 px |
| Materiál krytu | Olovo | |
| Rozmery | 3 200 × 2 050 × 1 820 mm | |
| Hmotnosť | 5 000 kg | |
| Zeiss Metrotom 1 | Zeiss Metrotom 800 (130 kV) | Zeiss Metrotom 6 Scout | Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR | Zeiss Metrotom 1500 | |
|---|---|---|---|---|---|---|
| Veľkosť dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Presnosť | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Rýchlosť | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Rozlíšenie | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Hmotnosť dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Pôdorys | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
| Hustota dielu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Objemové 3D modely z počítačových tomografov poskytujú komplexné údaje o vnútorných a vonkajších charakteristikách dielu. Pomocou softvéru GOM Inspect môžete jednoducho importovať objemové dáta vo všetkých bežných formátoch, ako sú *.vgi, *.vgl, *.pcr, *.exv, *.rek, atď., do zavedeného softvérového formátu a kontrolovať povrchy ako obyčajne.
Objemové dáta môžete do softvéru jednoducho pretiahnuť. Pracovný proces je tak výrazne rýchlejší a jednoduchší vďaka automatickej konverzii voxelových CT dát na objemové dáta (STL mesh). Môžu byť vyhodnotené jedno- aj viacmateriálové diely alebo viacero dielov. Rôzne materiály dielu sa potom zobrazia ako samostatné povrchové siete.
Softvér GOM Inspect rozlišuje medzi rôznymi materiálmi skenovaného objektu, aby vygeneroval povrch pre každý jednotlivý materiál. Okrem toho môže byť polygonizačná oblasť obmedzená, čo znižuje import do relevantných čiastkových oblastí celkového objemu. Všetky plochy, dokonca aj vnútorné štruktúry, je možné použiť na analýzu tvarov a rozmerov alebo pre nominálne / skutočné porovnanie.
