Zeiss Metrotom 800 a 1500

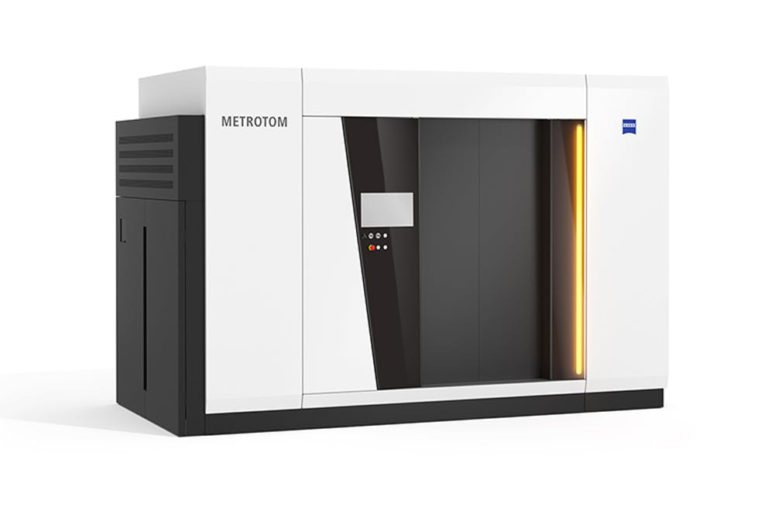

Spoločnosť MCAE Systems novo ponúka systém pre priemyselnú počítačovú tomografiu od spoločnosti ZEISS. Rodina produktov ZEISS METROTOM ponúka spoľahlivú CT technológiu pre oblasť kontroly kvality už dvanásť rokov. Tretia generácia systému počítačovej tomografie (CT) ZEISS METROTOM 1500 poskytuje najlepší dôkaz, že pokročilá a spoľahlivá röntgenová technológia už nie je iba víziou budúcnosti.
Meranie a kontrola celých dielov
ZEISS METROTOM 1500 je priemyselný počítačový tomografický systém pre meranie a vyhodnotenie kompletných dielov z plastu alebo ľahkých kovov. S tradičnou meracie technológiou možno kontrolovať skryté štruktúry až po časovo a cenovo náročné deštrukcii dielu vrstvu po vrstve.
Jednoduché a presné meranie mnohých charakteristík
S počítačovým tomografickým systémom ZEISS METROTOM je skenovala mnoho charakteristík dielu naraz. Výsledná merania sú presné a spätne dohľadateľné. Na rozdiel od metód kontaktného merania je ZEISS METROTOM výrazne rýchlejší pri snímaní väčšieho množstva meracích bodov.
Lepšie rozlíšenie a rýchlejšie skenovanie
U tretej generácie nový 3k detektor generuje 3D objemové dáta s vyšším rozlíšením, tj. Viac Voxel umožňujúcich detekciu menších defektů.Čas skenovania možno znížiť až o 75% prostredníctvom rôznych prevádzkových režimov detektora pri dosiahnutí porovnateľnej veľkosti Voxel ako u 2k detektora.
Intuitívne ovládanie
Po krátkom zaškolení o používaní softvéru ZEISS METROTOM OS je operátor schopný zröntgenovať diely a nazerať do vnútra dielu. Pomocou ZEISS CALYPSO a GOM Volume Inspect môžete CT dáta vyhodnotiť.
GOM Volume Inspect
Pomocou nástroja GOM Volume Inspect môžete nahliadnuť do svojho dielu a analyzovať geometriu, medzery alebo vnútornej štruktúry a situácie zostáv.
So softvérom GOM Volume Inspect môžete tiež načítať objemová dáta ľubovoľného počtu dielov do jedného projektu, vykonať porovnanie s CAD dátami a následne analýzu stability výroby. Softvér vám intuitívne ponúka všetky dostupné funkcie analýz a vád jediným kliknutím myši. Získate interaktívne 3D náhľady s informáciami, ktoré vás zaujímajú. Všetky tieto výsledky ľahko zobrazíte v meracom protokolu, ktorý sa automaticky aktualizuje, keď sú k dispozícii nové dáta.
ZEISS METROTOM 800 225Kv je primárne určený pre rýchle skenovanie a diely s vyššou hustotou, zatiaľ čo ZEISS METROTOM 1500 predstavuje pokročilú CT technológiu pre rýchle skenovanie väčších dielov z plastu alebo ľahkého kovu.
Porovnanie medzi 2. a 3. generácií Zeiss Metrotom. Vďaka menšej veľkosti Voxel umožňuje nový 3K detektor vyššie výsledné rozlíšenie merania a ostrejšie zobrazenie malých detailov.
Zeiss metrotom 800
Napätie a výkon
130 kV 39 W
Typ
Uzavretý tubus pre mikroostrenie
Vzdialenosť zdroje/detektora
800 mm
Merací rozsah
150 mm × 170 mm
Rozlíšenie detektora
1536 × 1920 px
Materiál krytu
Polymérbetón
Napätie a výkon
225 kv 500 W
Typ
Otvorená röntgenová technológia
Vzdialenosť zdroje/detektora
800 mm
Merací rozsah
170 mm × 150 mm
Rozlíšenie detektora
1024 × 1024 px
Materiál krytu
Olovo
Zeiss metrotom 1500
Napätie a výkon
225 kv 500 W
Typ
Otvorená röntgenová technológia
Vzdialenosť zdroje/detektora
1500 mm
Merací rozsah
350 mm × 300 mm
Rozlíšenie detektora
2048 × 2048 px
Materiál krytu
Olovo
